Fotovoltaica 10kw

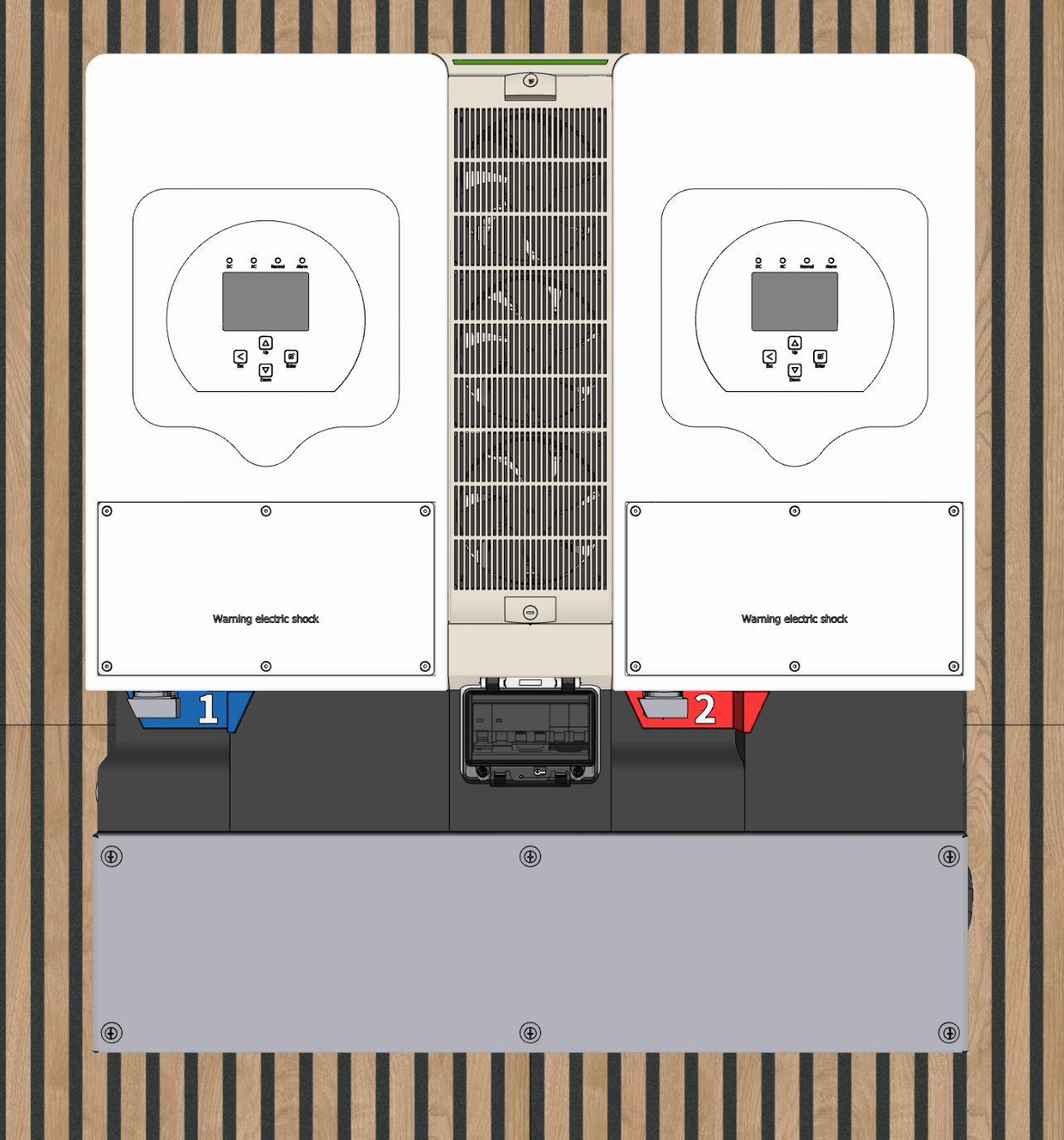

Estamos ante una instalación fotovoltaica compuesta por dos inversores de 5kW, montados de una forma única y especial.

La idea era hacer una instalación lo más sencilla y abreviada posible. Mientras me ponía al día en materia de normativa eléctrica aplicable y la seguía escrupulosamente, fui imaginando cómo debería montarlo todo.

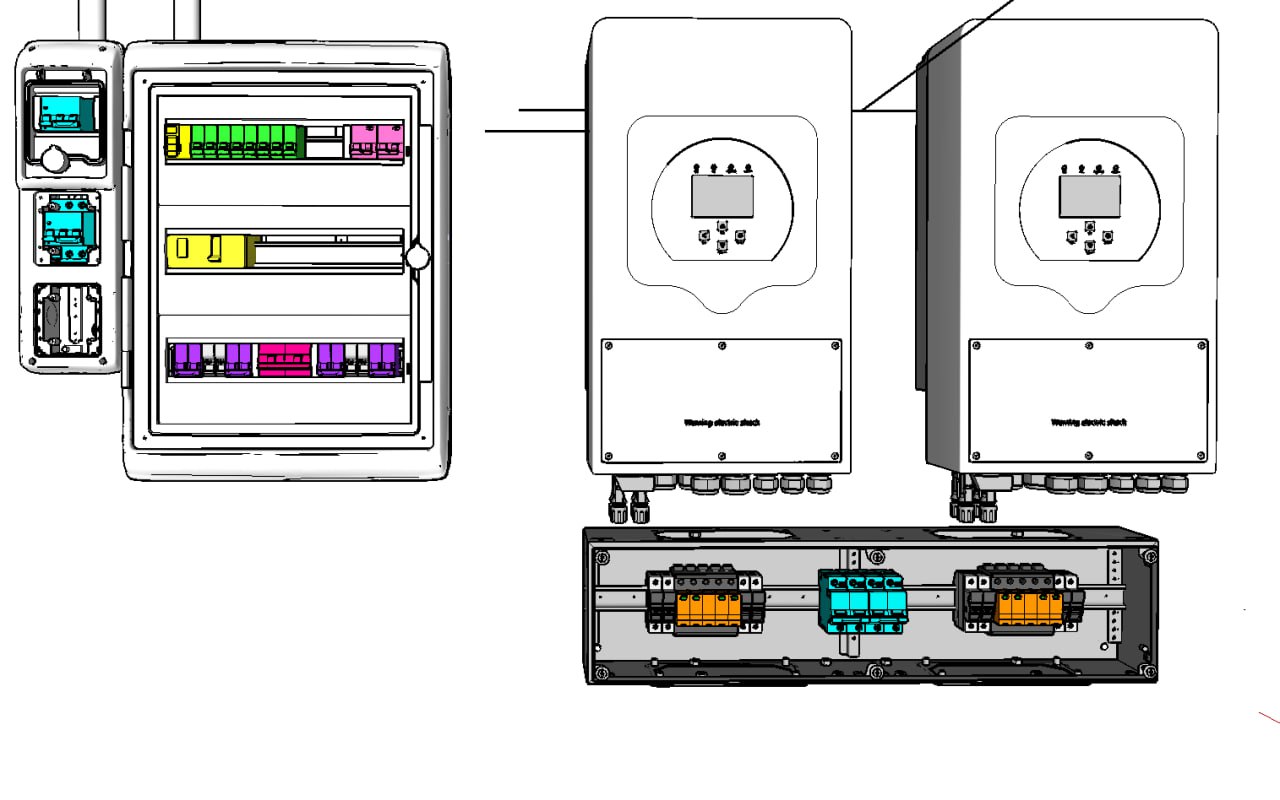

Probablemente, la mayor hazaña ha sido definir el diagrama eléctrico y seleccionar qué elementos eléctricos comprar y montar. Esto me ha llevado bastante tiempo, ya que quería lograr una fiabilidad con productos de marcas reputadas al mismo tiempo que encontraba oportunidades que usaré como complementos en el montaje final.

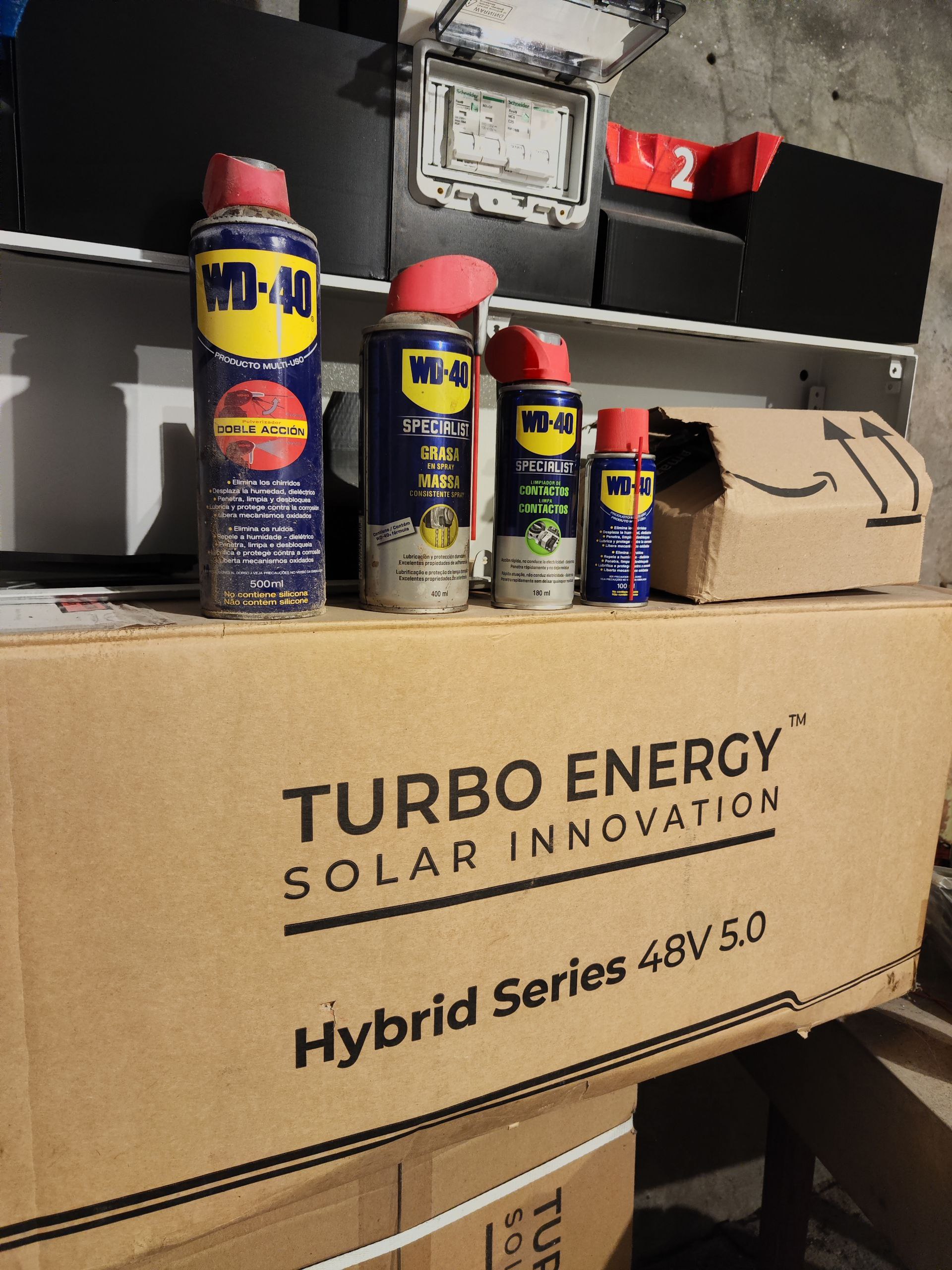

Así que, después de tanto esfuerzo y contando con mi WD-40 limpiador de contactos junto a la motivación de este maravilloso concurso, pensé que esta instalación tenía que hacerse a lo grande.

Sobre todo con conocimientos en electricidad y validado por un profesional técnico.

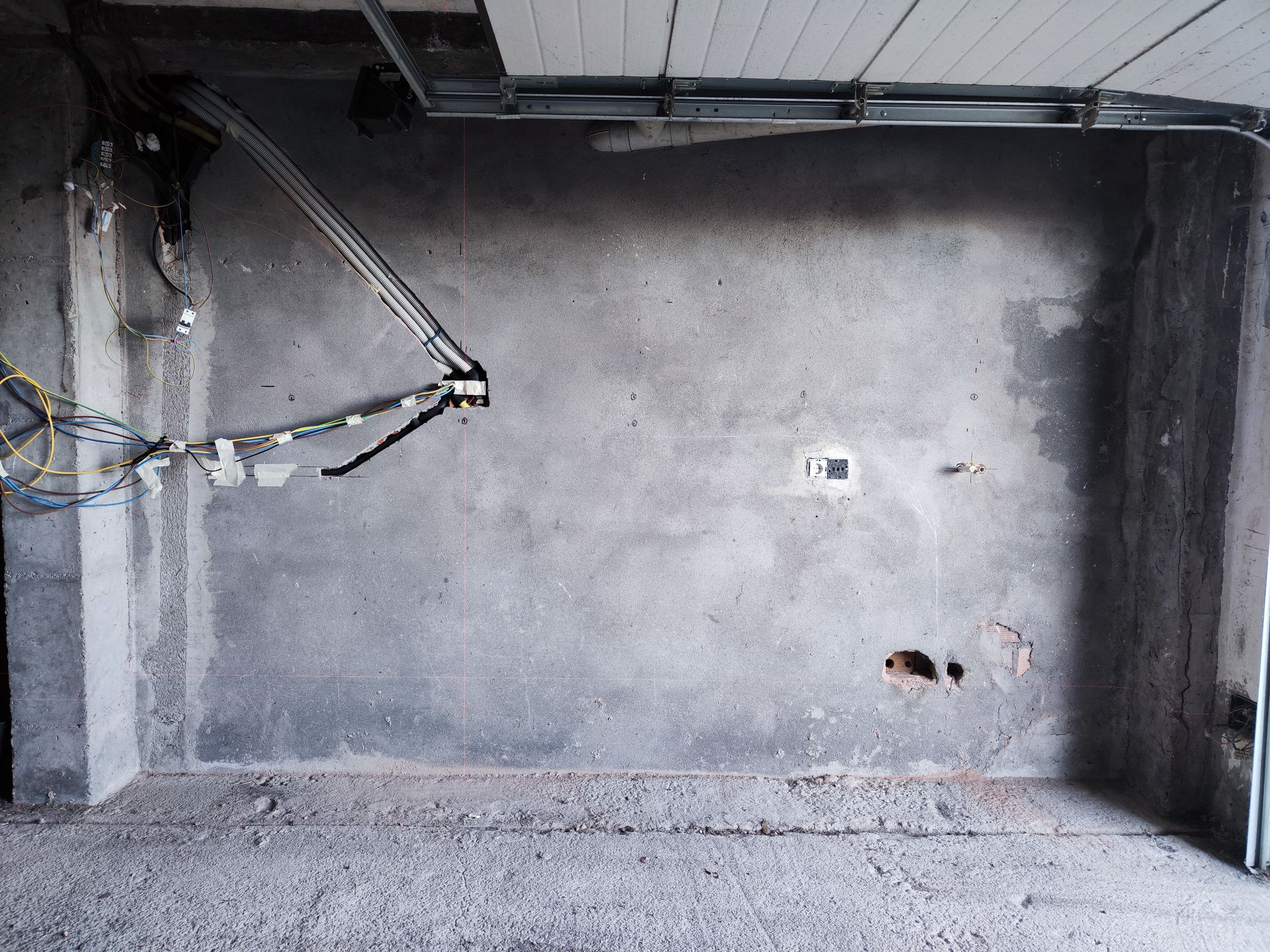

Se realiza en un garaje de una vivienda unifamiliar. Se decide ese lugar de la vivienda convenientemente por disponer de acceso directo a la acometida eléctrica (nunca intervenir sin personal profesional cualificado). Por lo tanto el cometido de esta instalación es la de ser un "cuadro de distribución", es decir, un sistema que reparte la electricidad general ya con unas protecciones iniciales a los diferentes cuadros electricos de la vivienda.

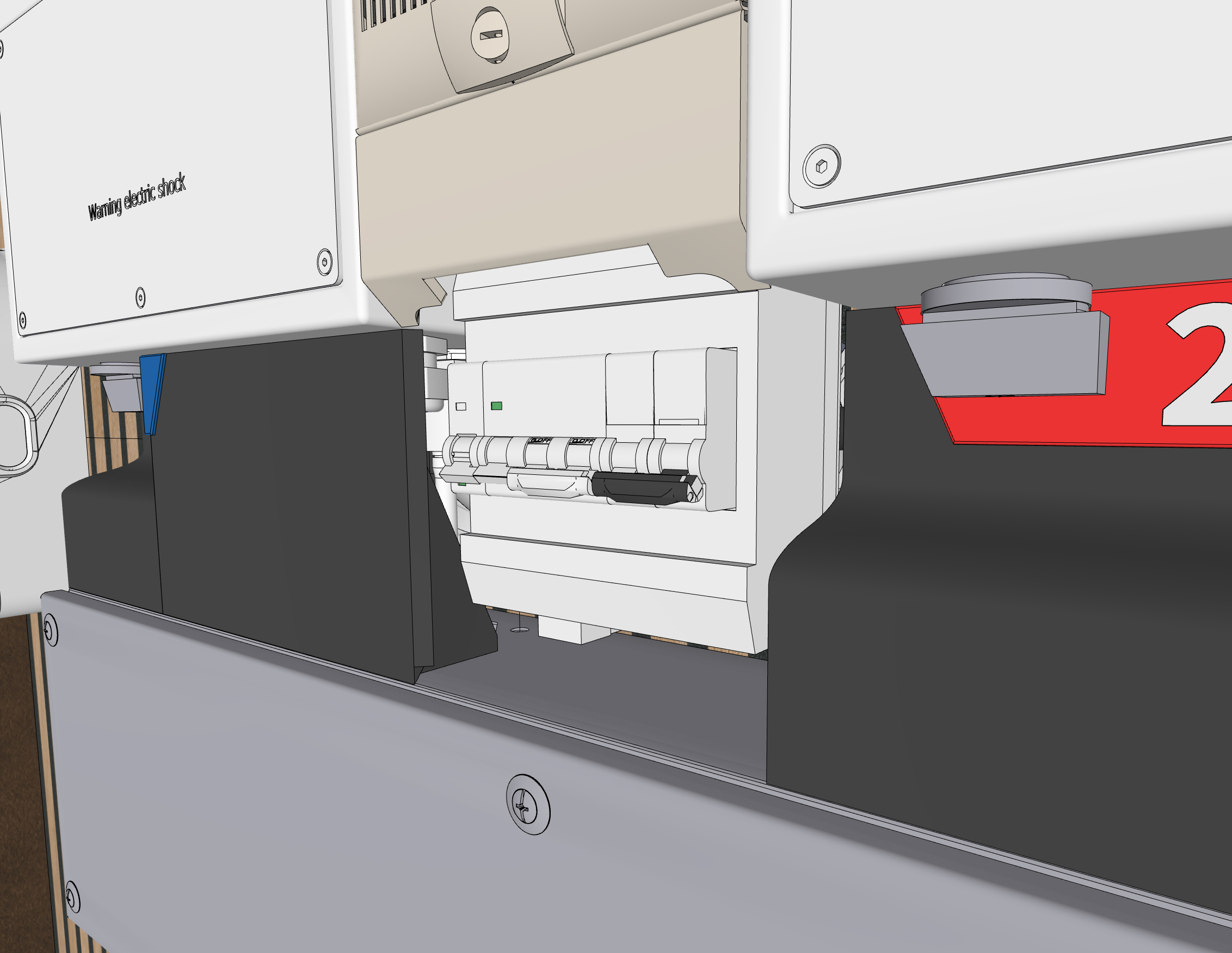

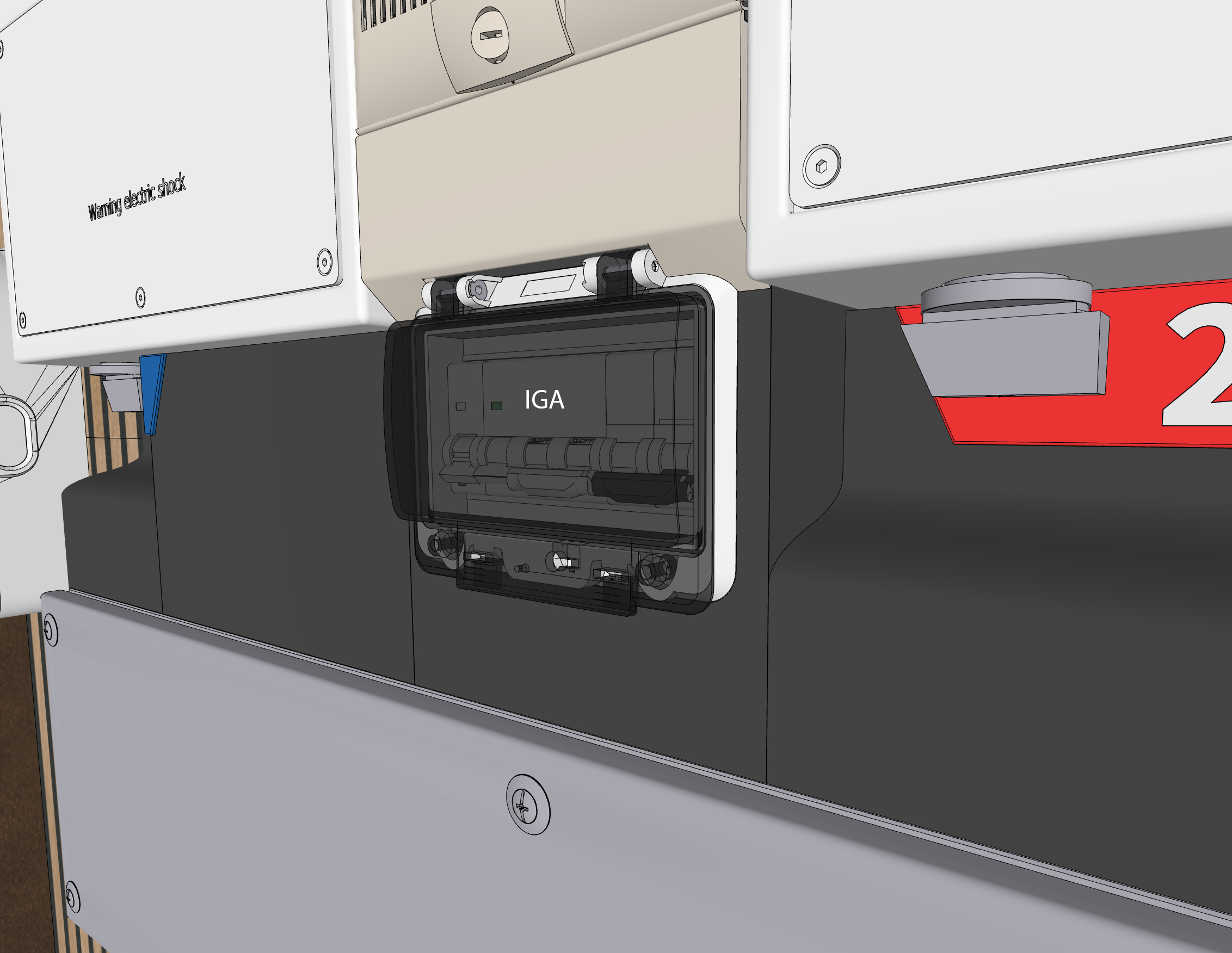

El Interruptor General Automático (IGA), elemento esencial obligatorio se ubicará en este cuadro, concretamente en la parte frontal. Para cumplir normas debe estar situado a una altura mínima del suelo, en una caja con certificaciones, de forma fija y con una manera accesible y próximo a alguno de los accesos principales o mas comunes entre otros detalles.

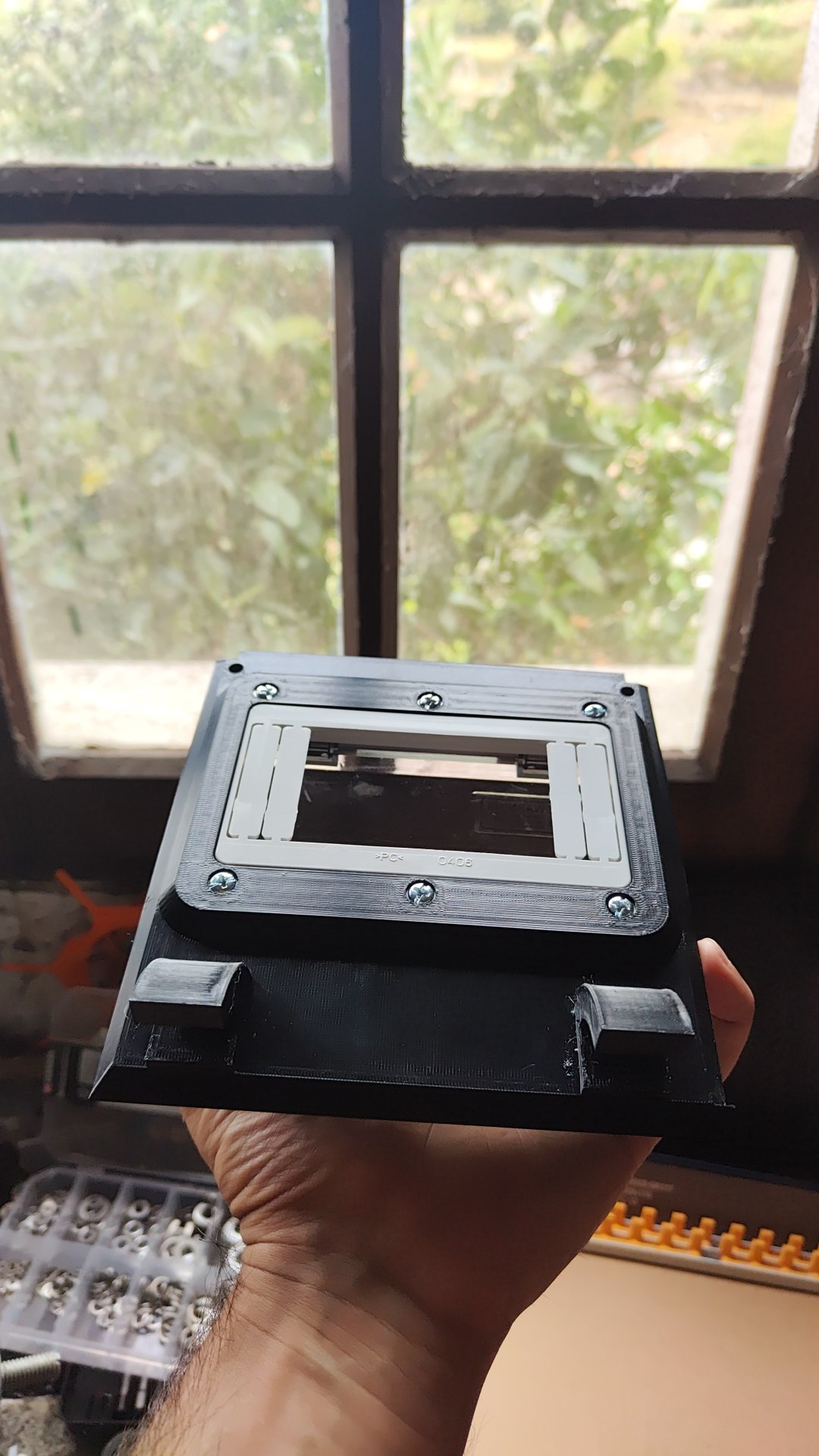

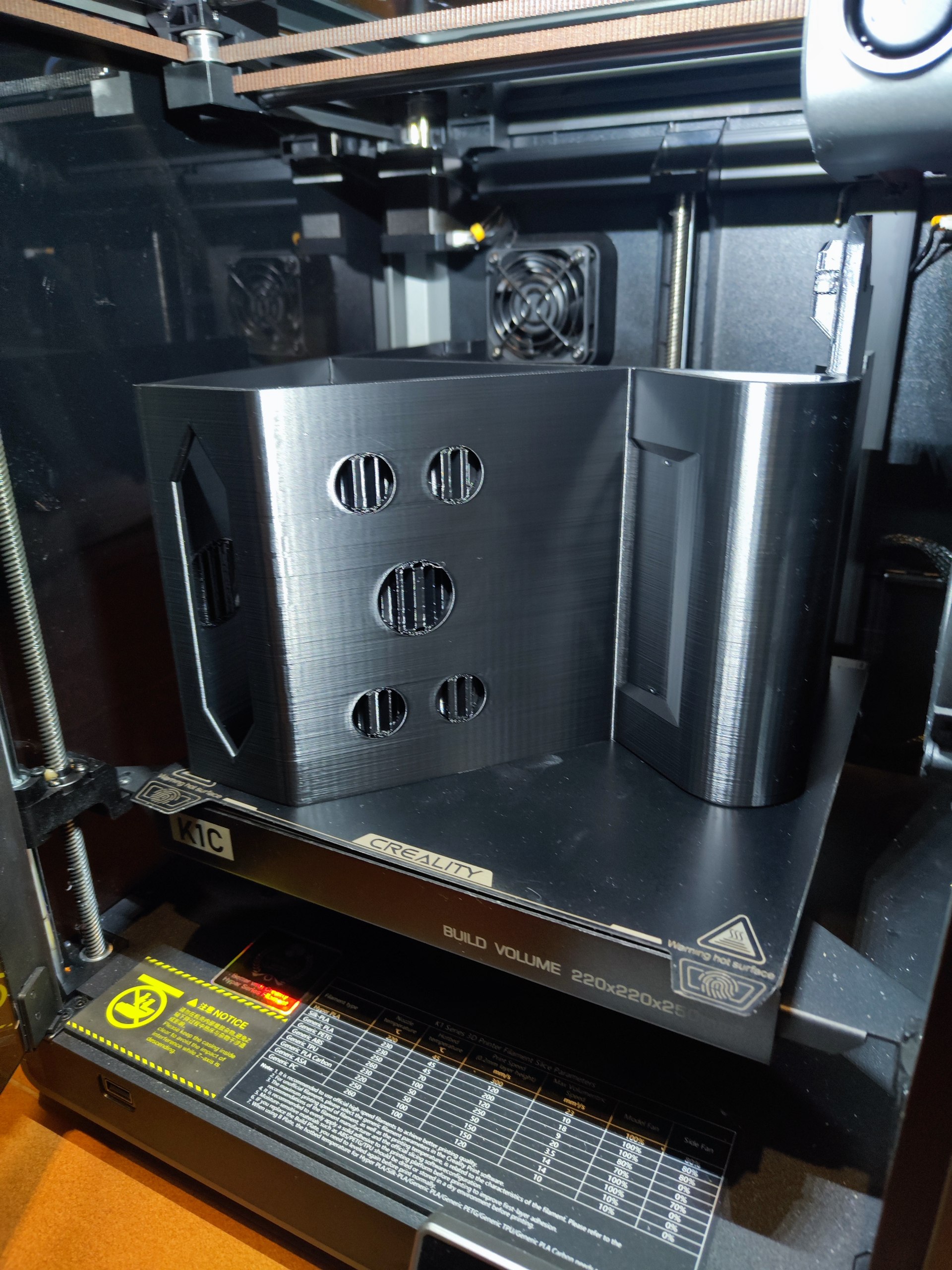

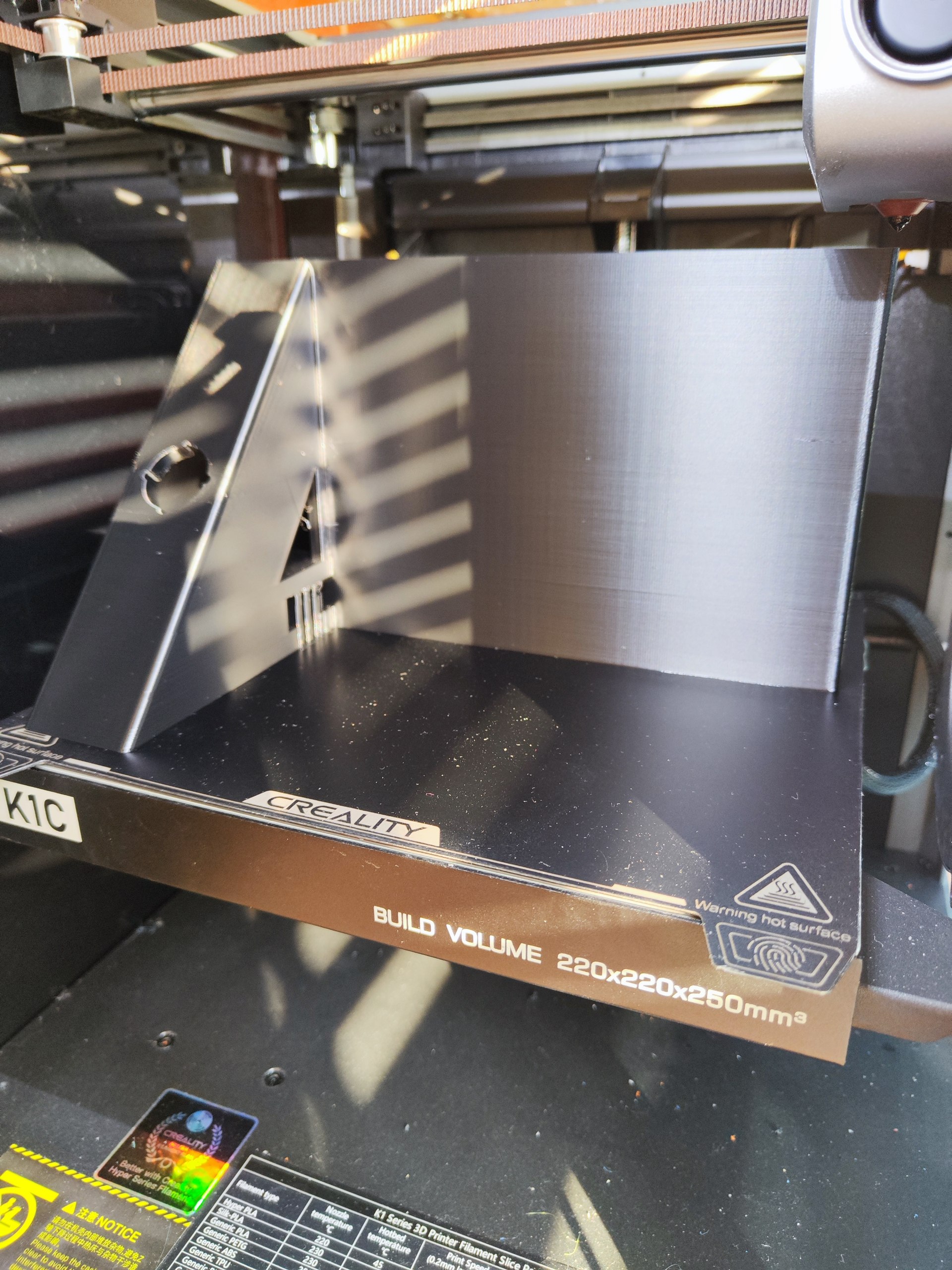

Este elemento será actuable a distancia gracias a un módulo tipo MX disparador por lo tanto sigue teniendo otros métodos para dispararlo en los cuadros alternativos convenientes o recomendables para intervenir ante emergencias, además va montado sobre una caja certificada para que sea admitido puesto que los elementos que forman este peculiar diseño están creados y diseñados específicamente por mi con impresora 3d.

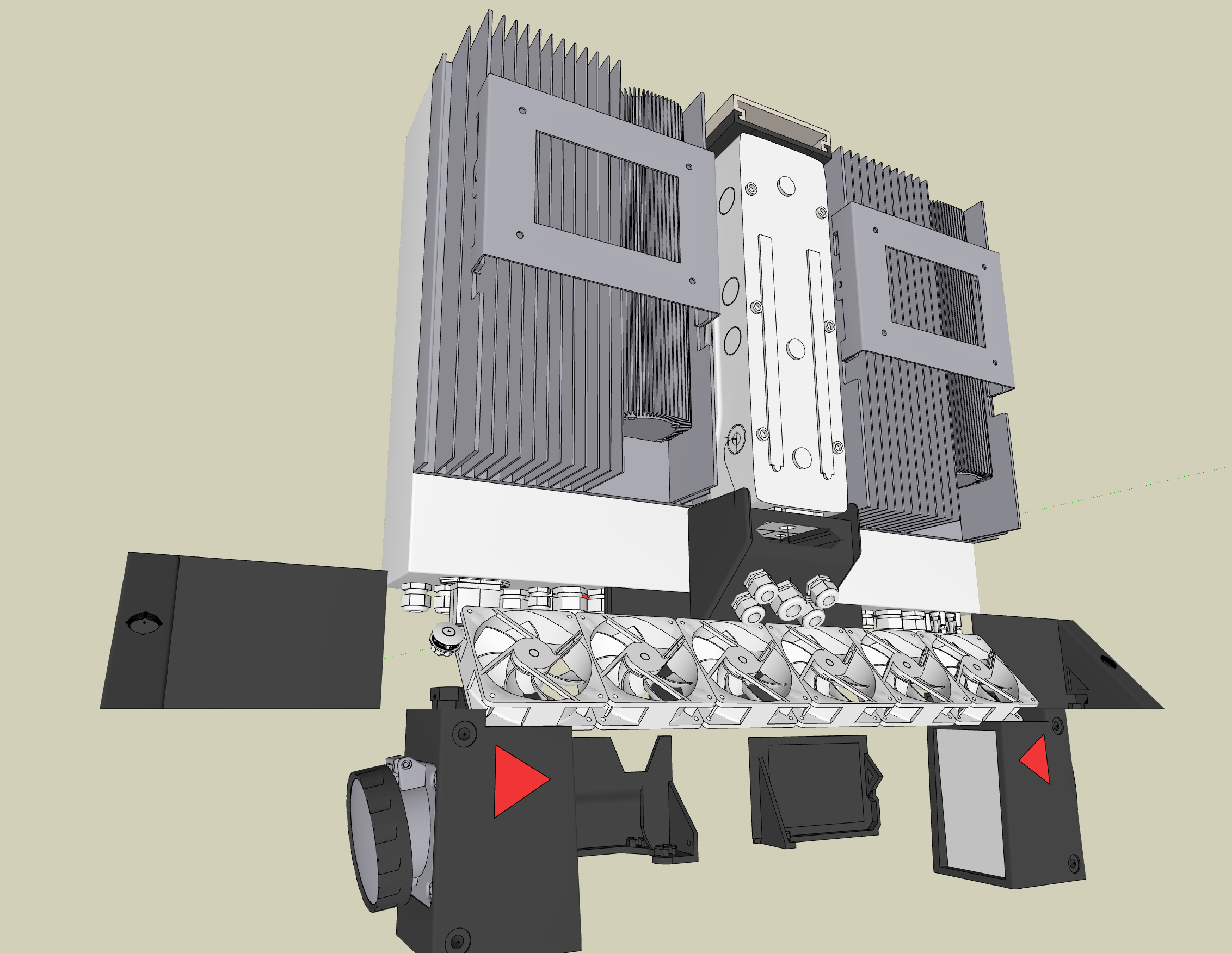

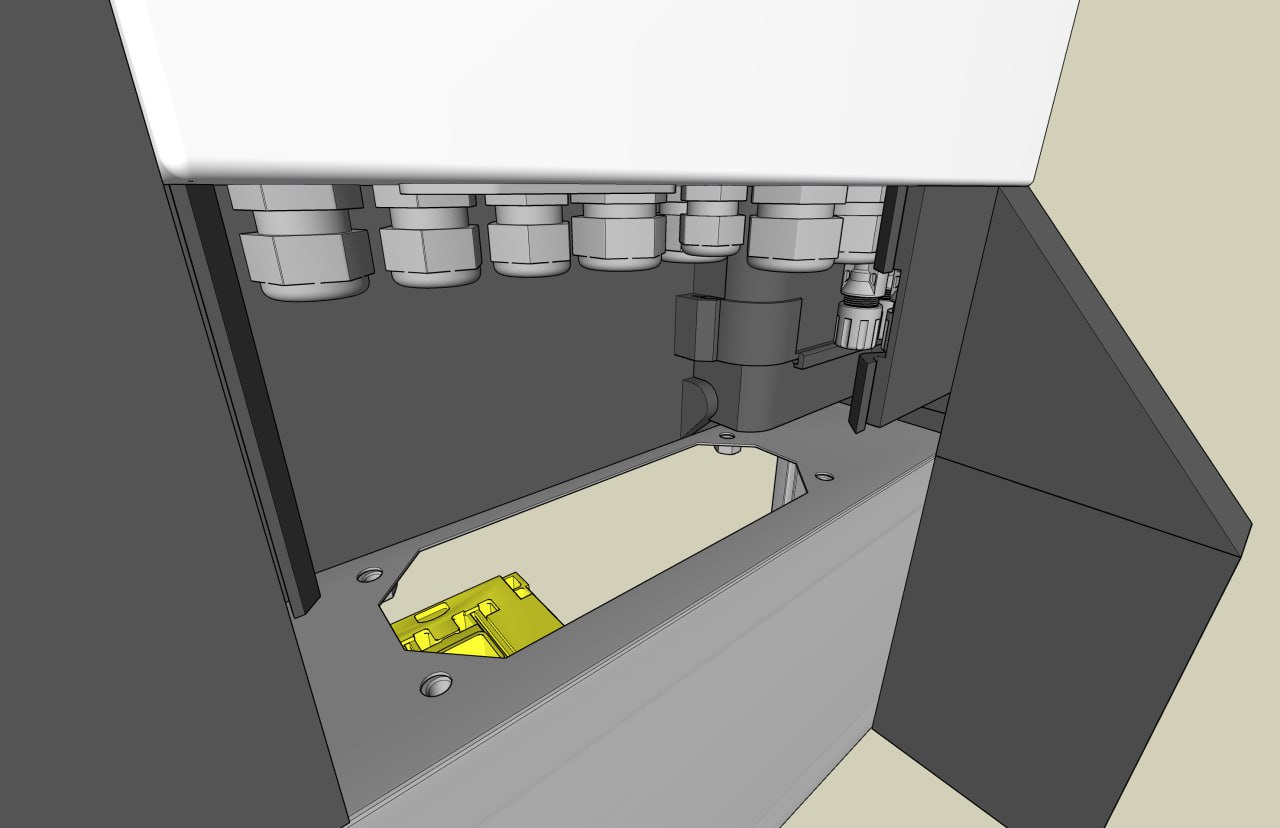

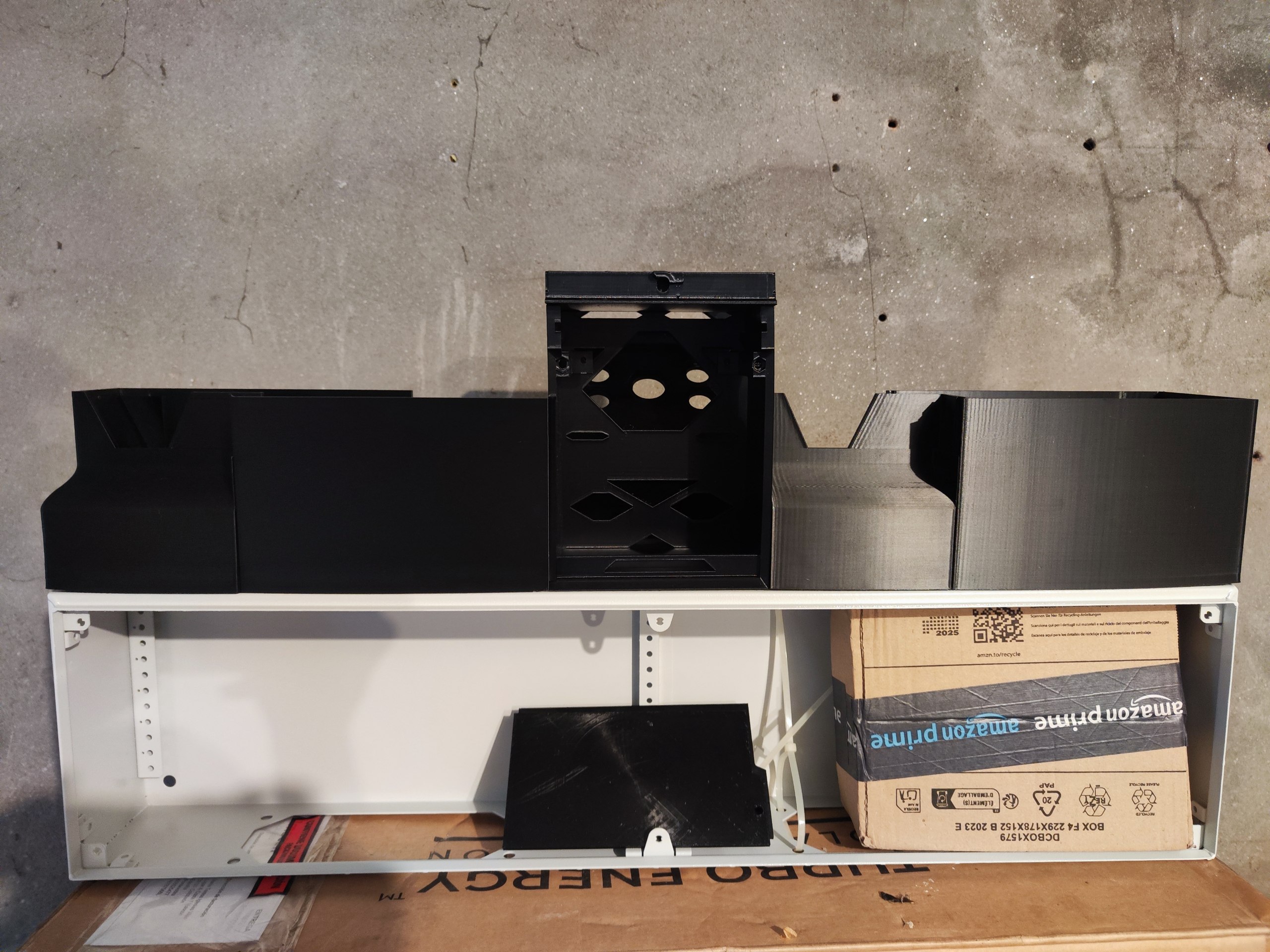

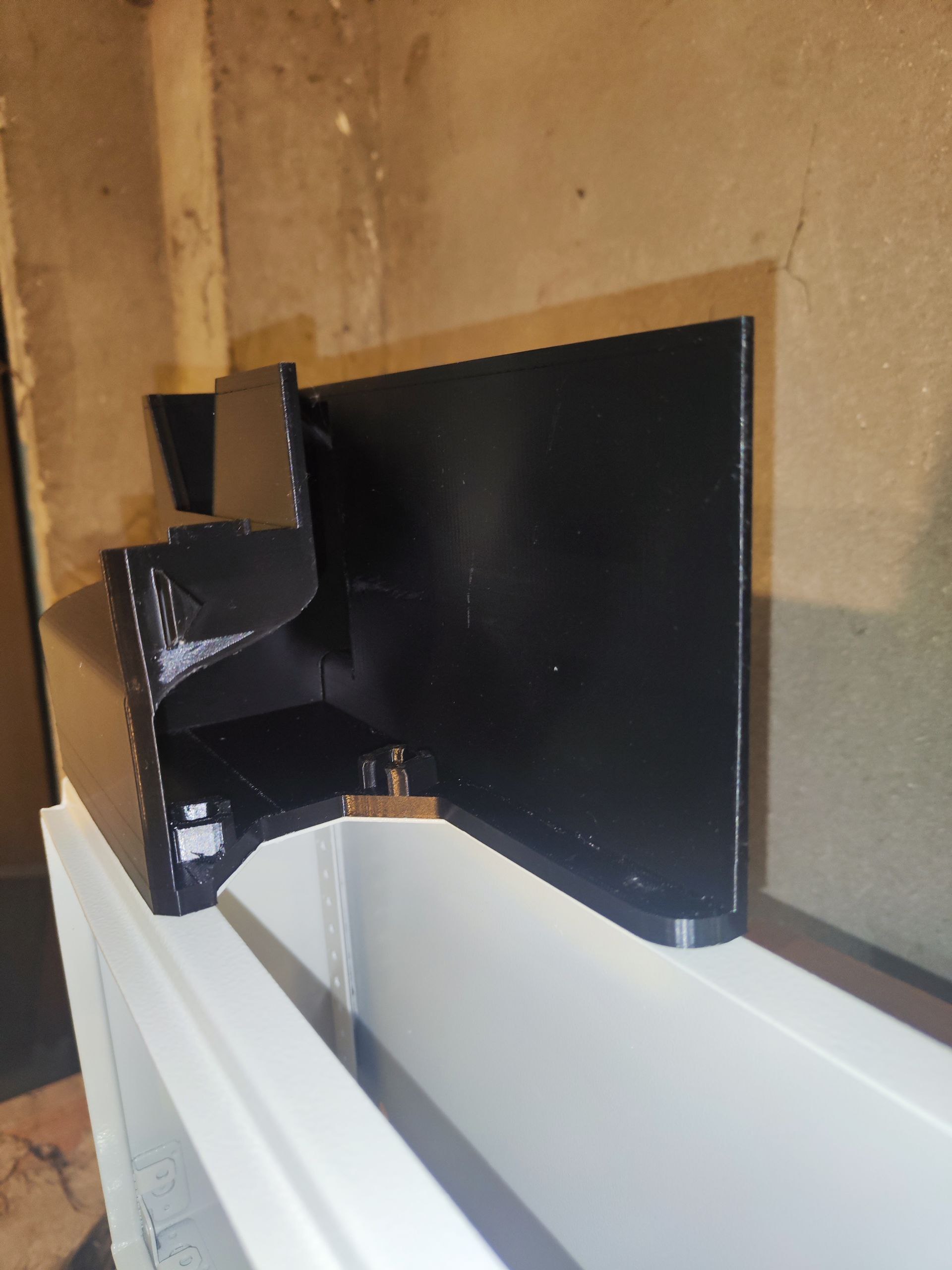

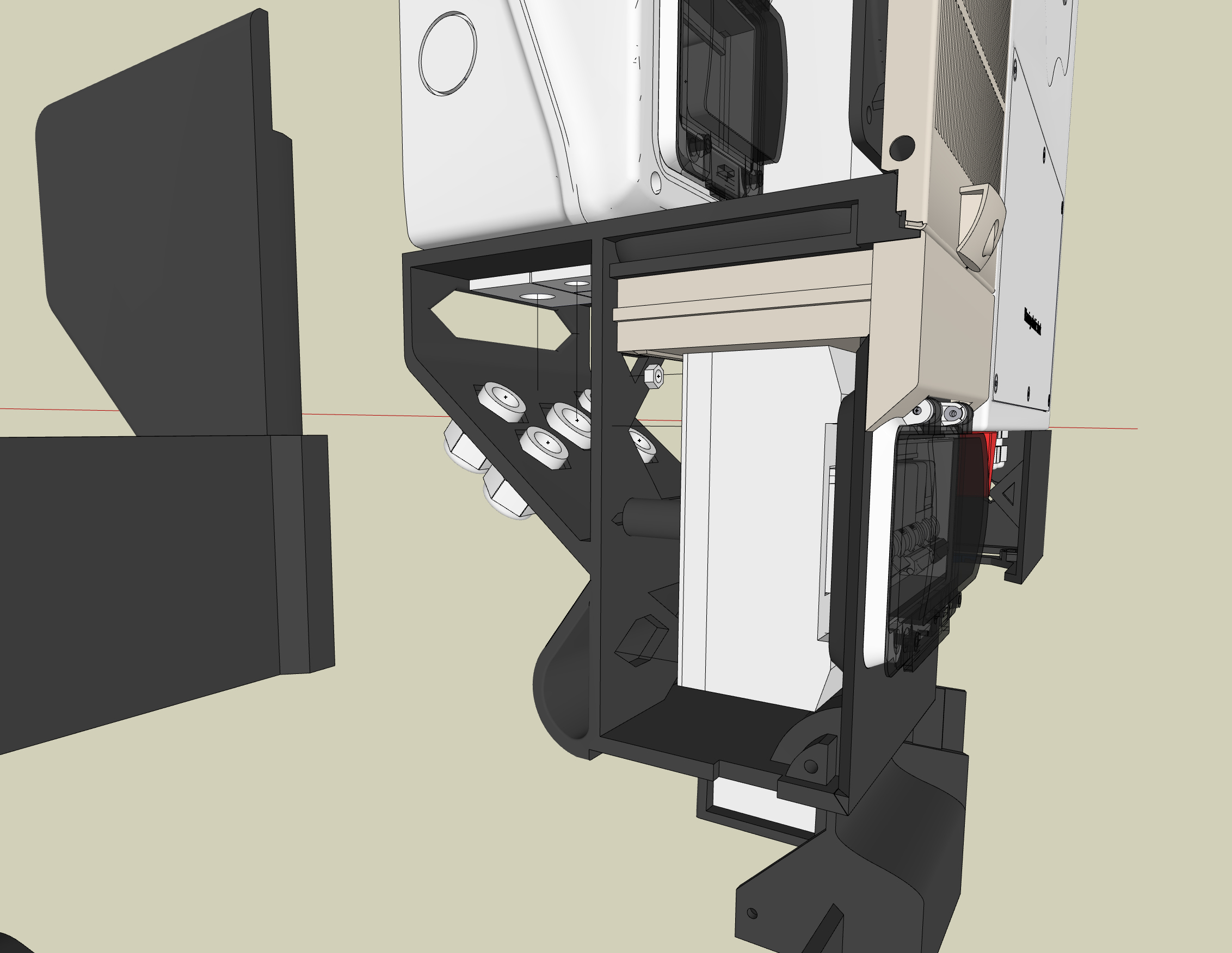

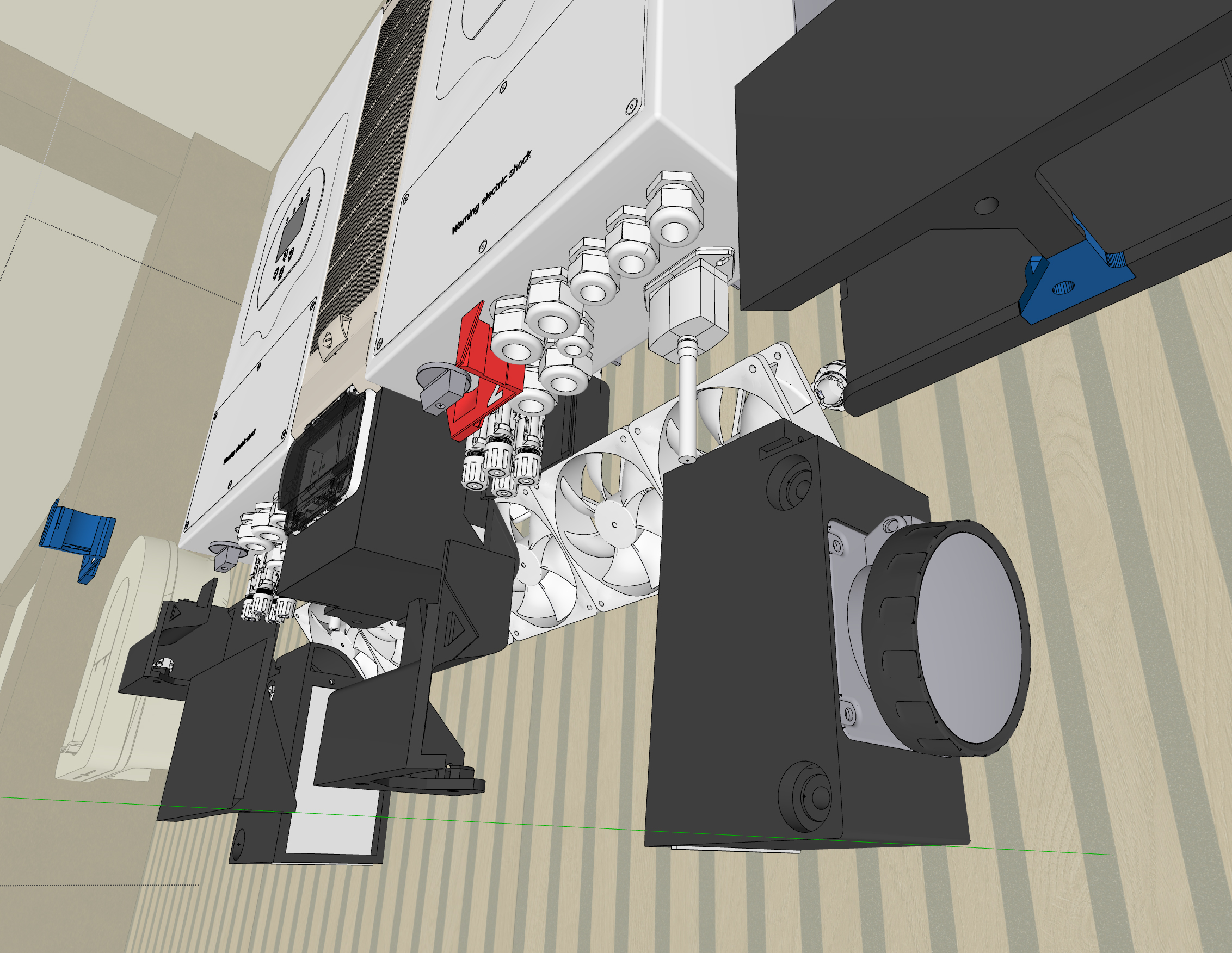

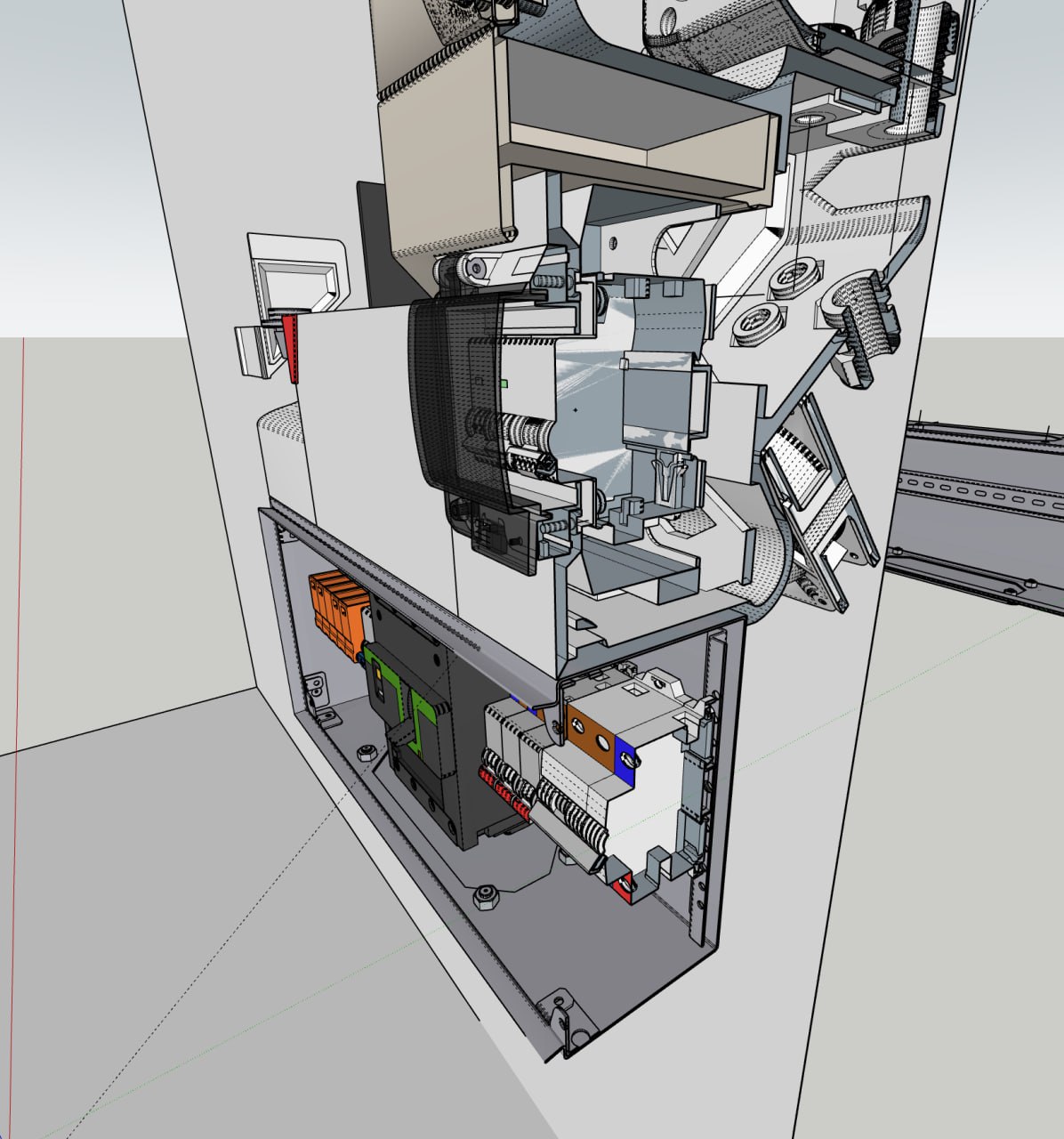

Por tanto este chasis 3d se usa como carcasa para ocultar todos los elementos que normalmente estarían a la vista. Todas estas piezas encajan como un puzzle y son facilmente retirables para acometer cualquier mantenimiento posterior además de disponer de ventilación activa y pasiva.

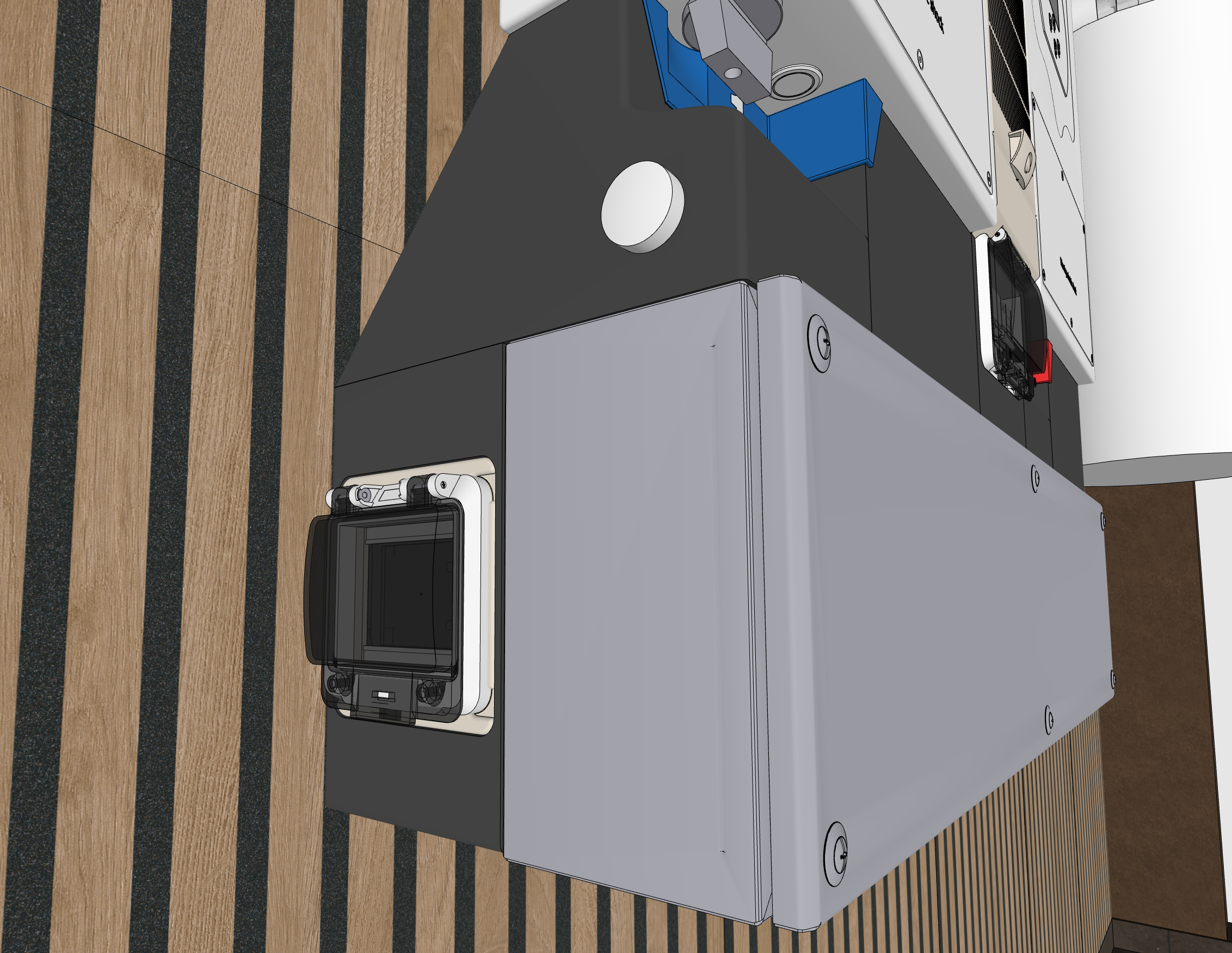

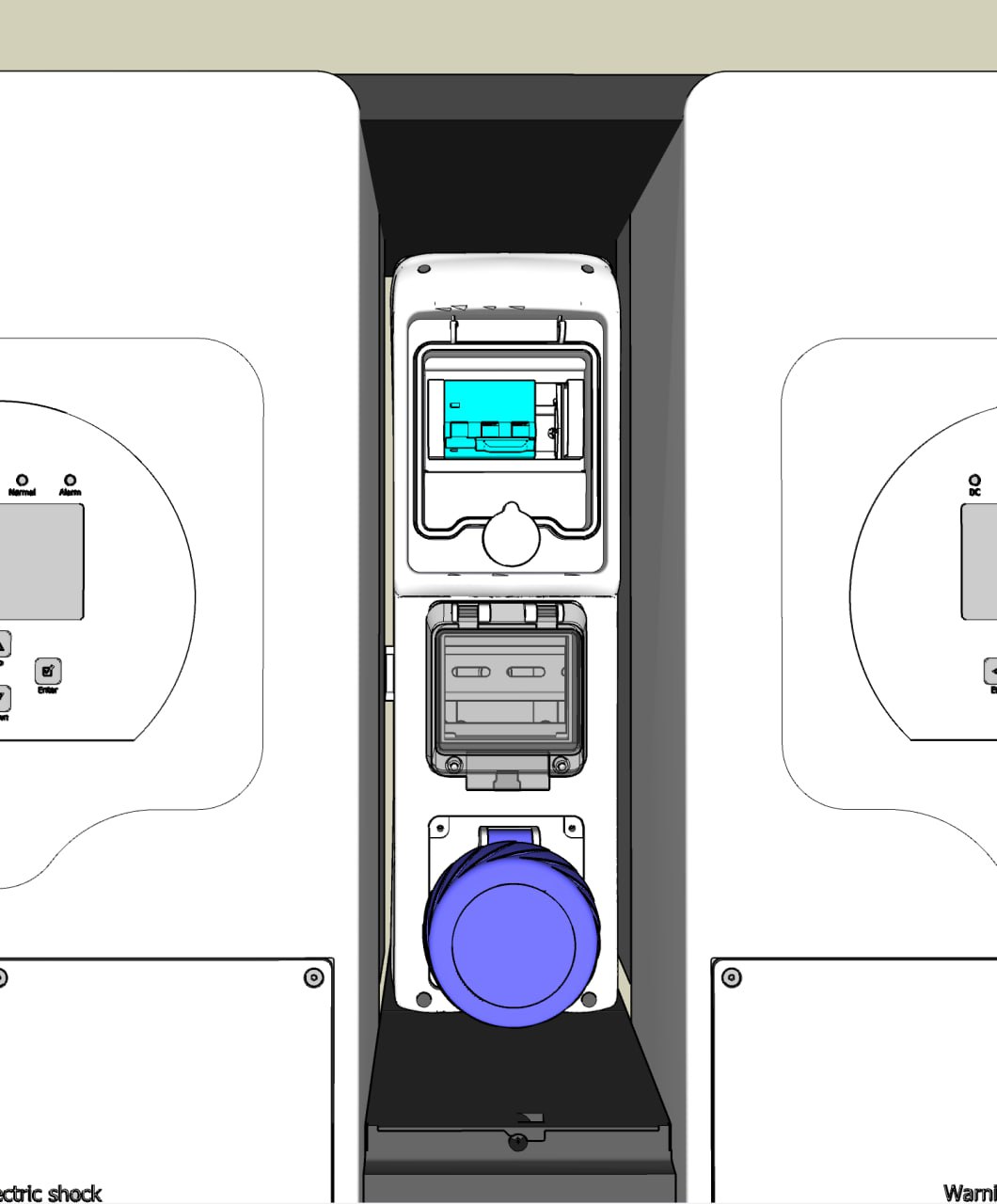

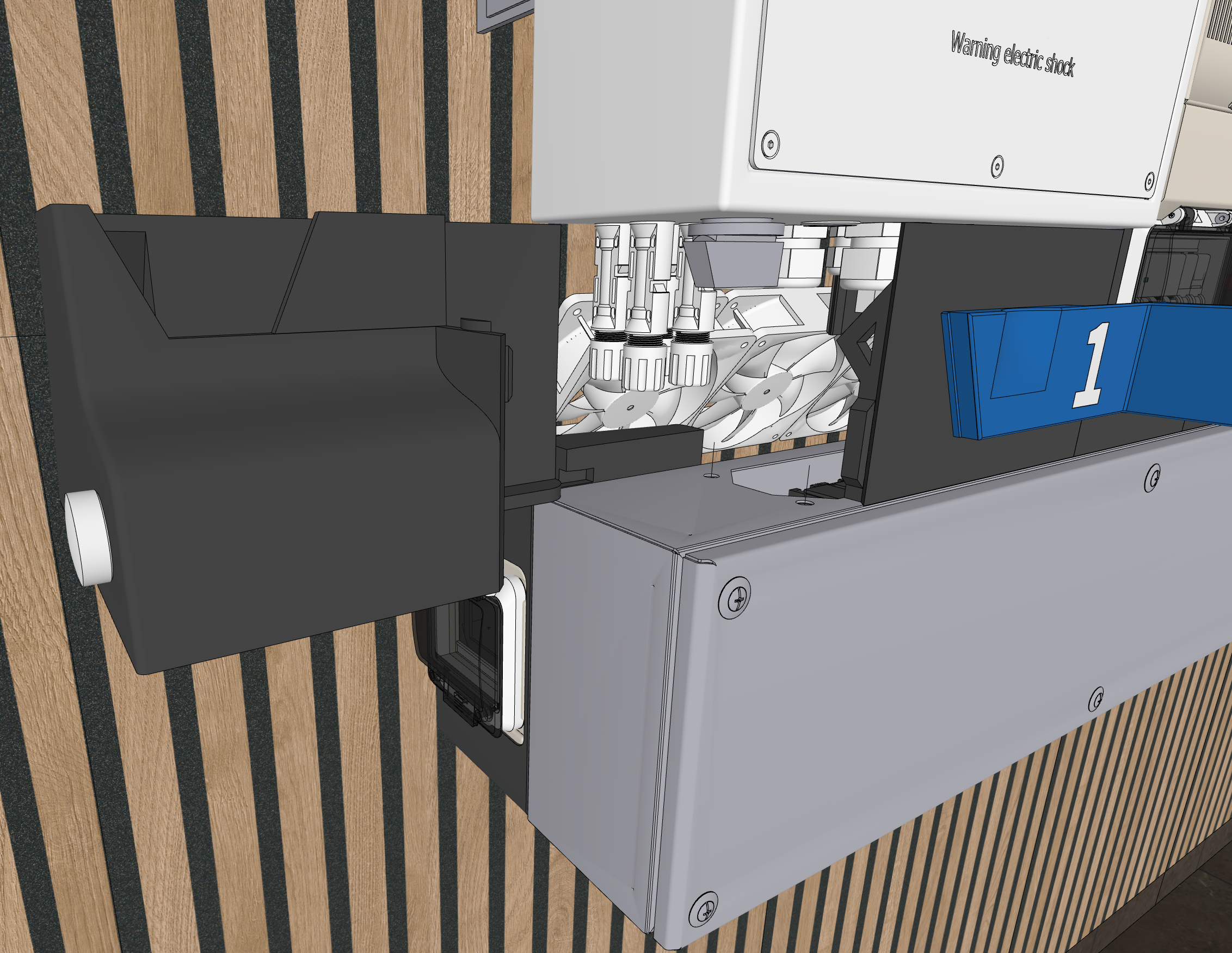

Hay otra caja certificada en el lateral para cuatro módulos din. Y al otro lado un conector industrial para carga pesada de 63A. Y estos son solo algunos de los detalles que representan este proyecto.

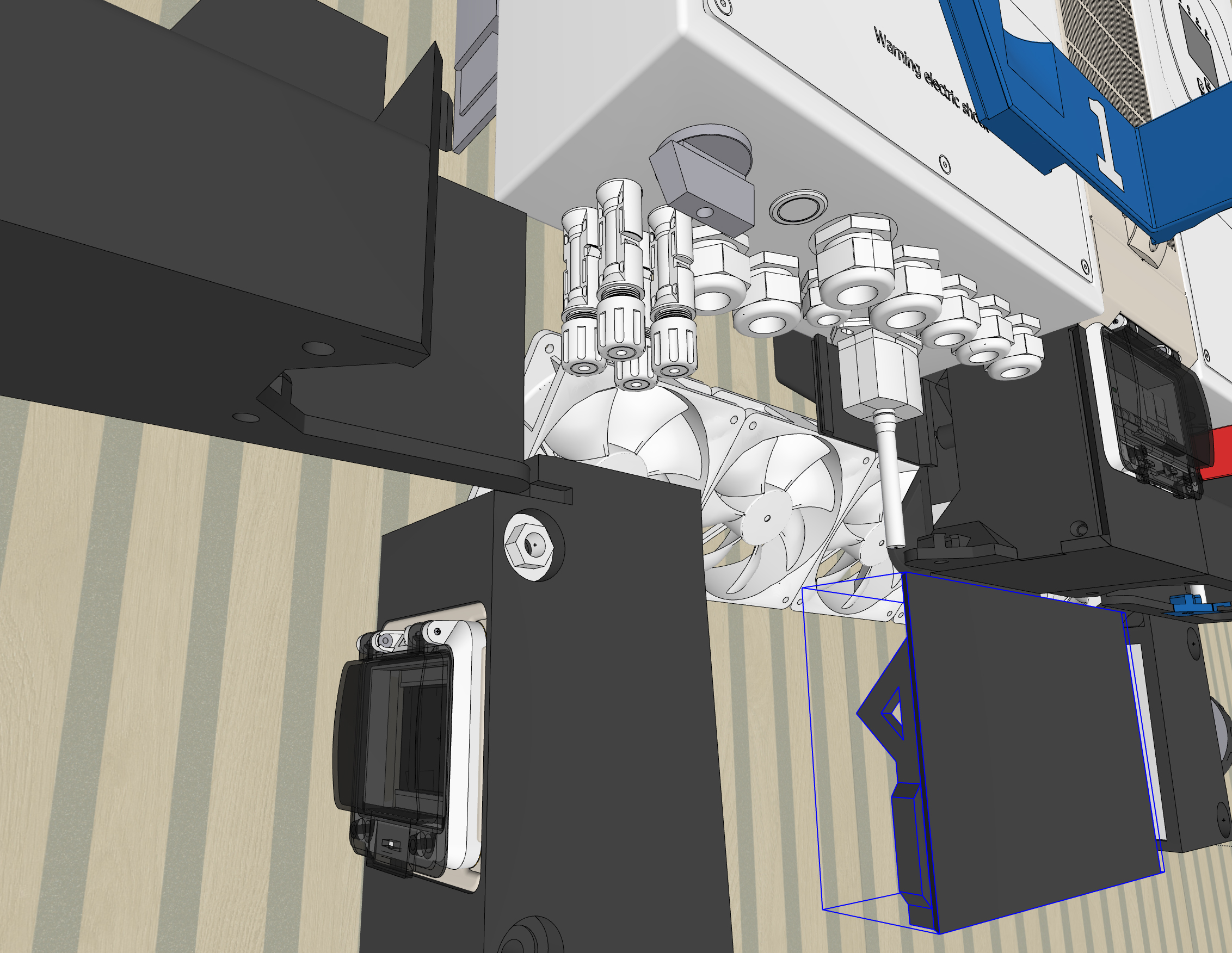

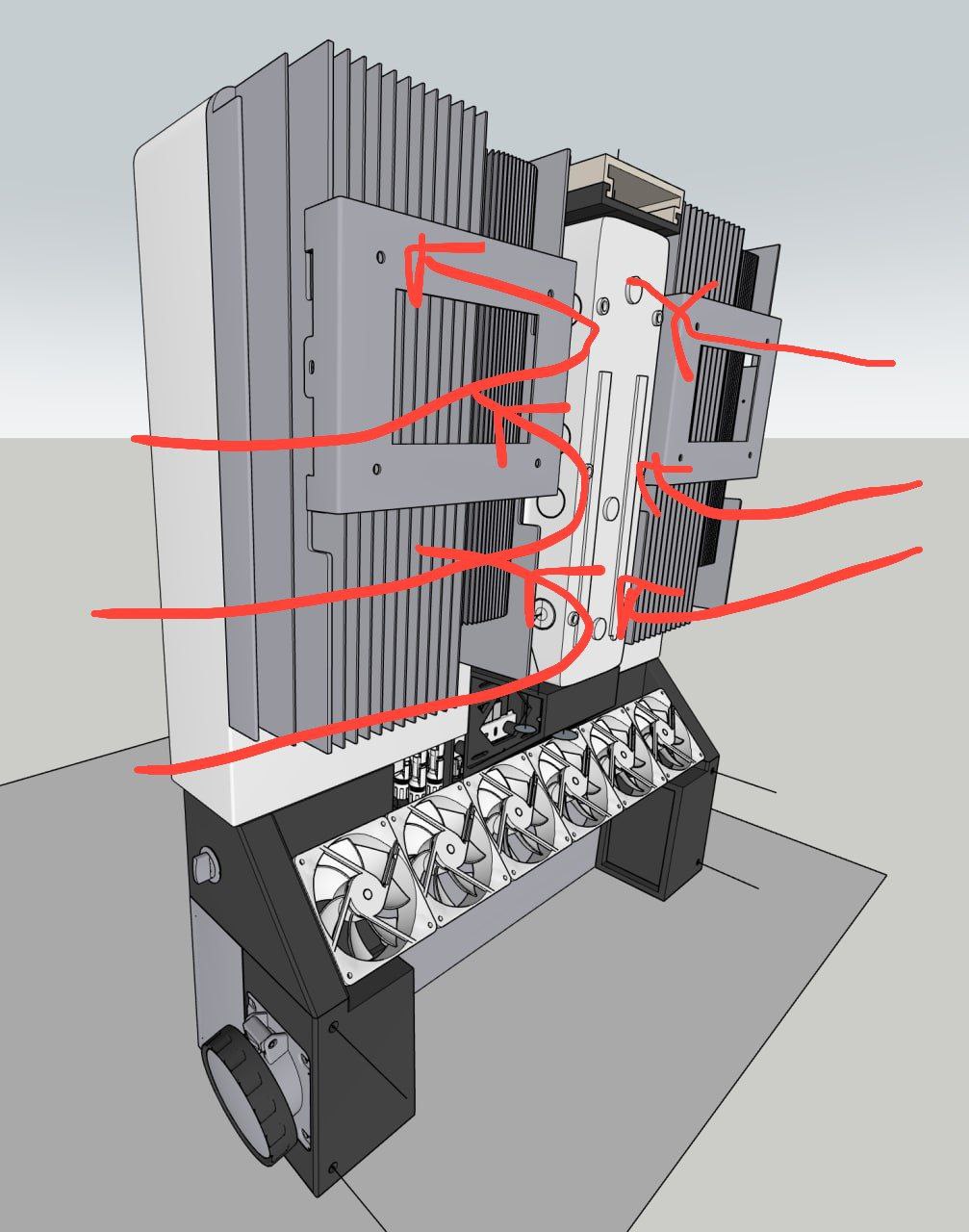

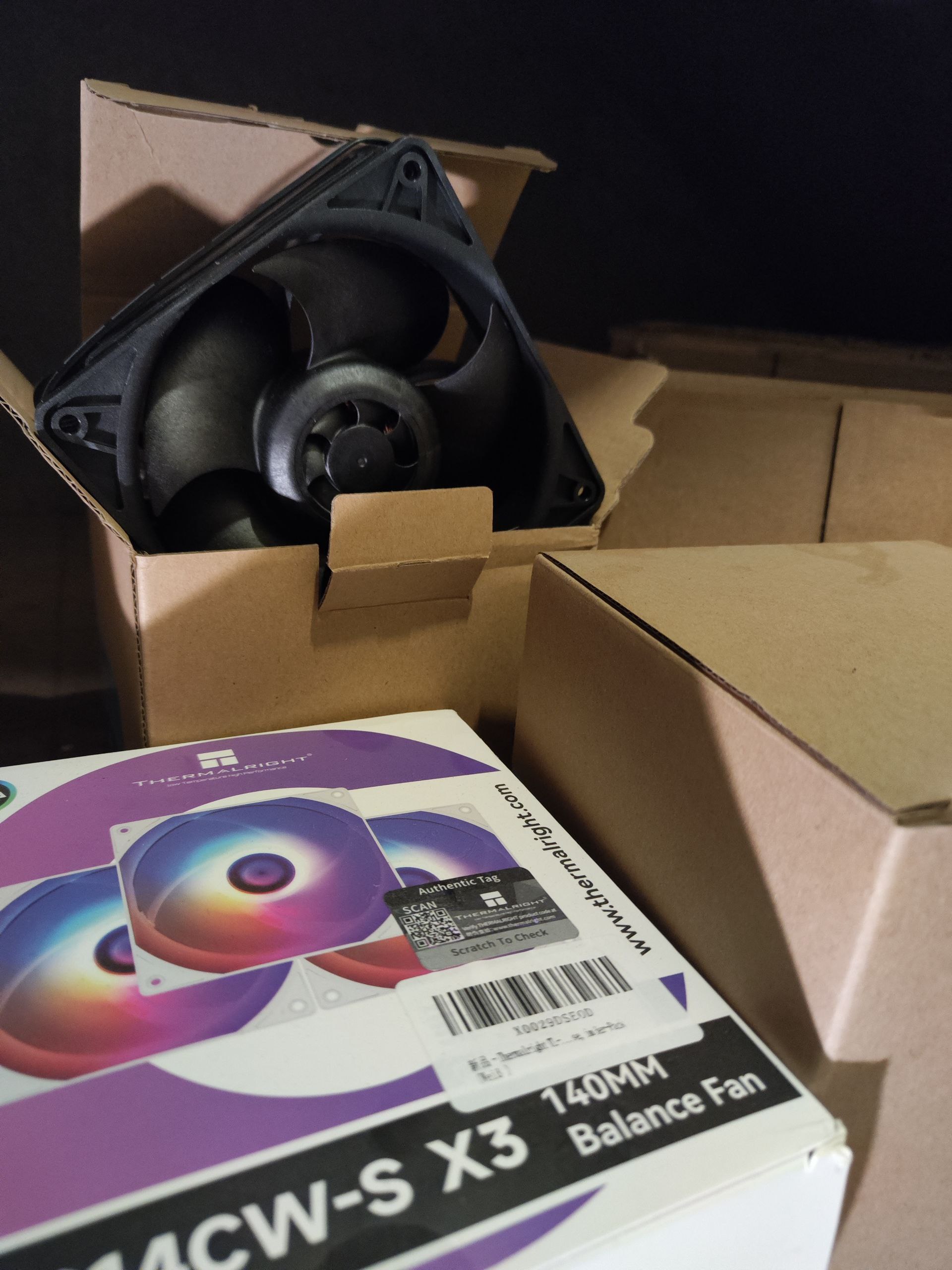

Pero lo mas importante para llevarlo a cabo fue la idea de hacer una instalación poderosa a la par que ocultaba absolutamente todos los cables ofreciendo al mismo tiempo servicios de conexión, fiabilidad, escalabilidad, cumplimiento normativo, con posibilidad de baterías en la parte inferior, un cuadro oculto tras una rejilla de ventilación central adicional de 3 ventiladores RGB de 140mm, 6 ventiladores de 120mm y unos máximos de 9000rpm en la parte posterior, etc...

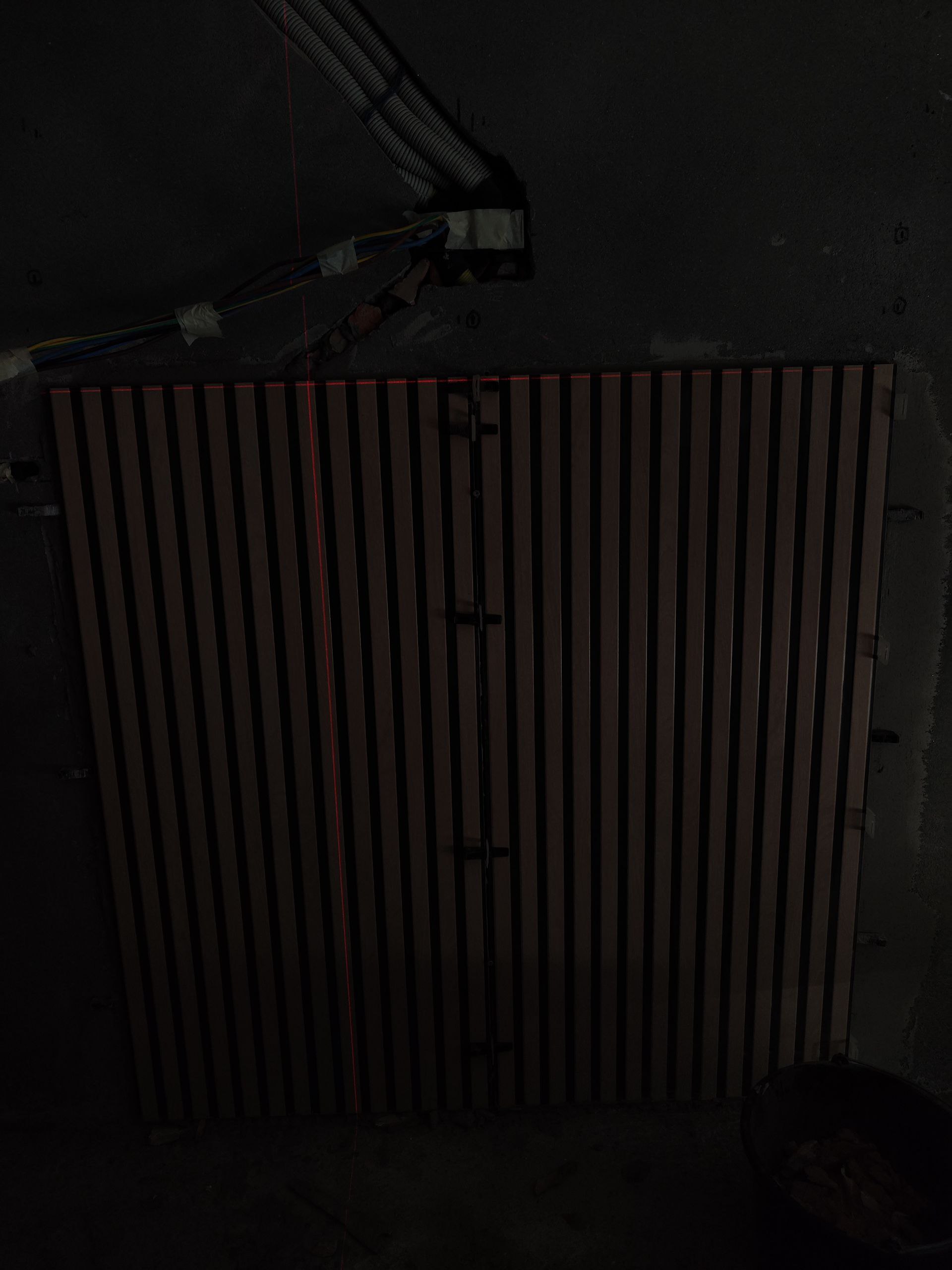

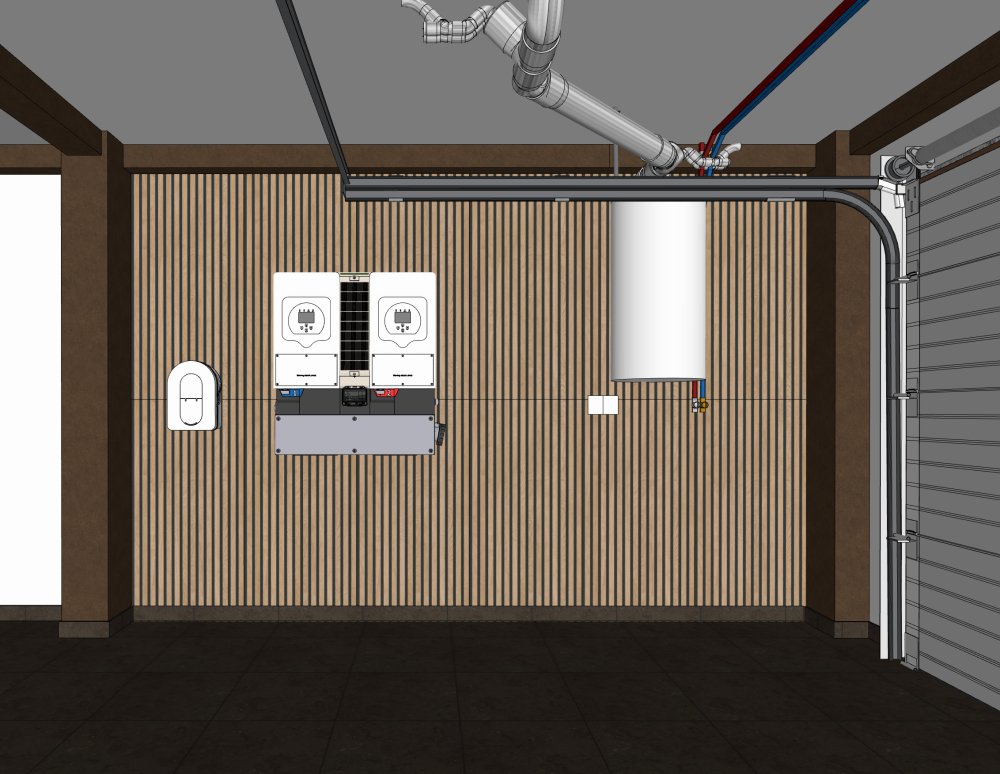

Sin duda lo que mas me gusta es la idea de tener un mural totalmente libre de cables a la vista, algo único que no he visto nunca antes en ningún otro proyecto y convertirlo en algo decorativo.

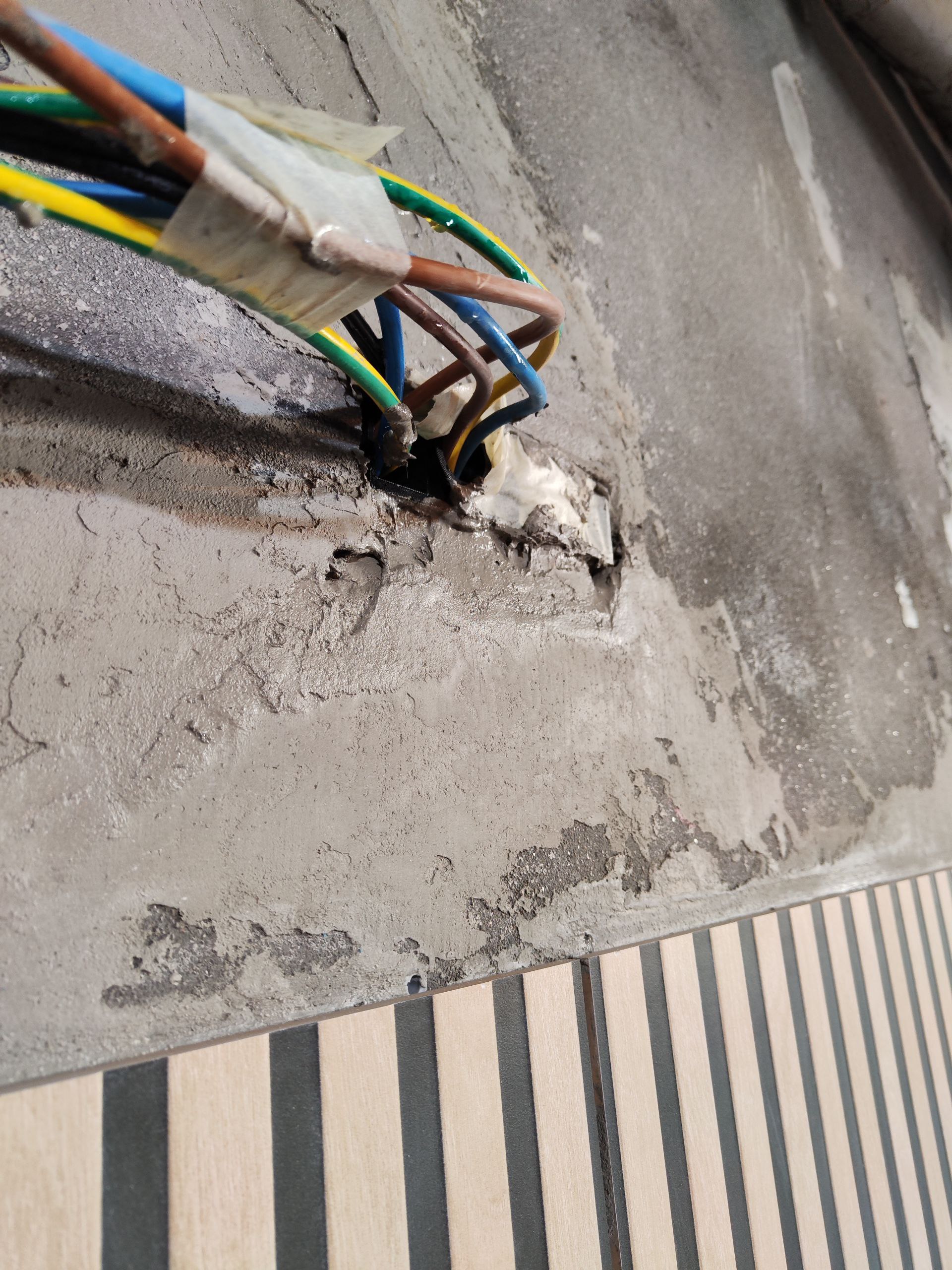

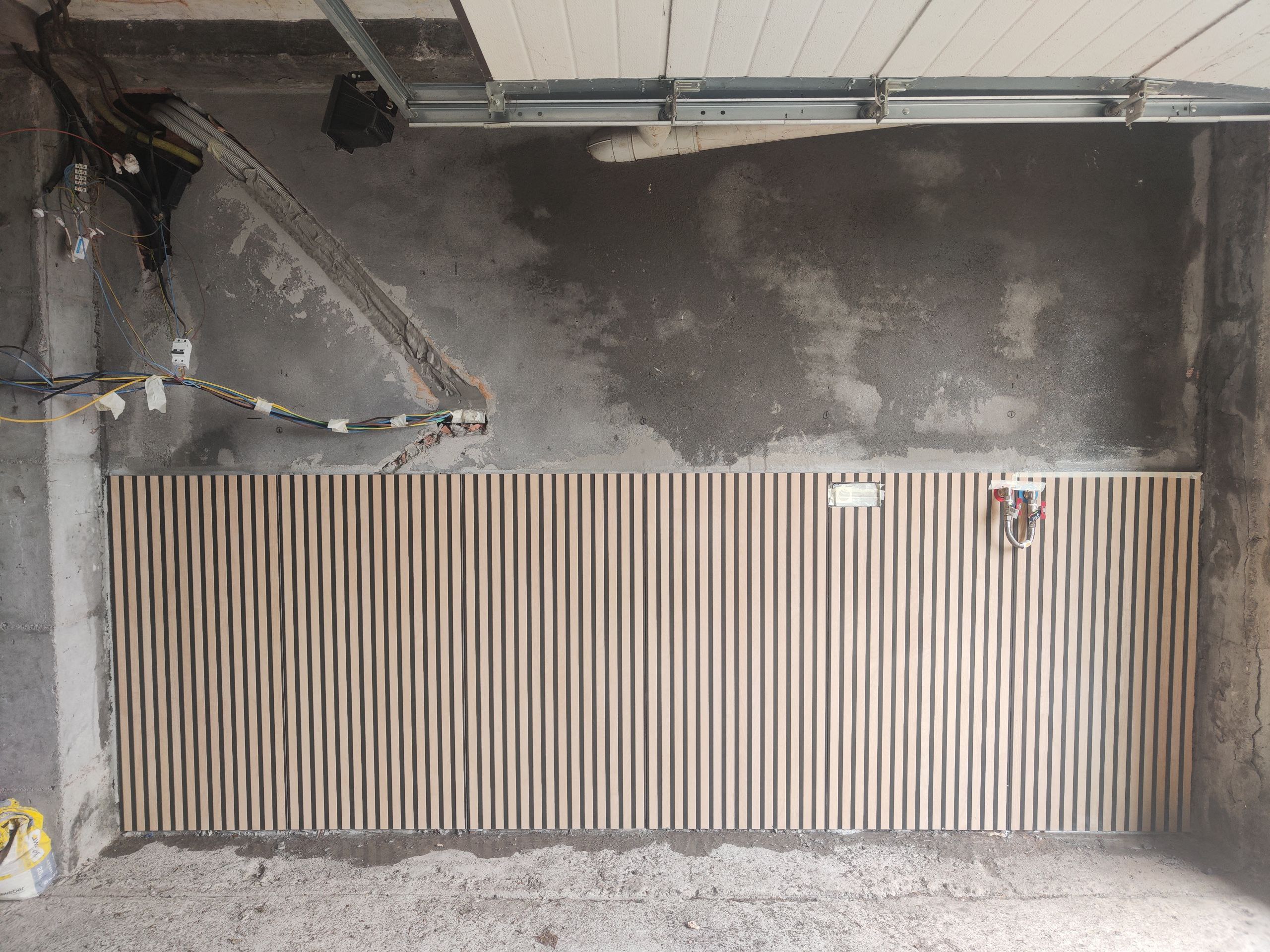

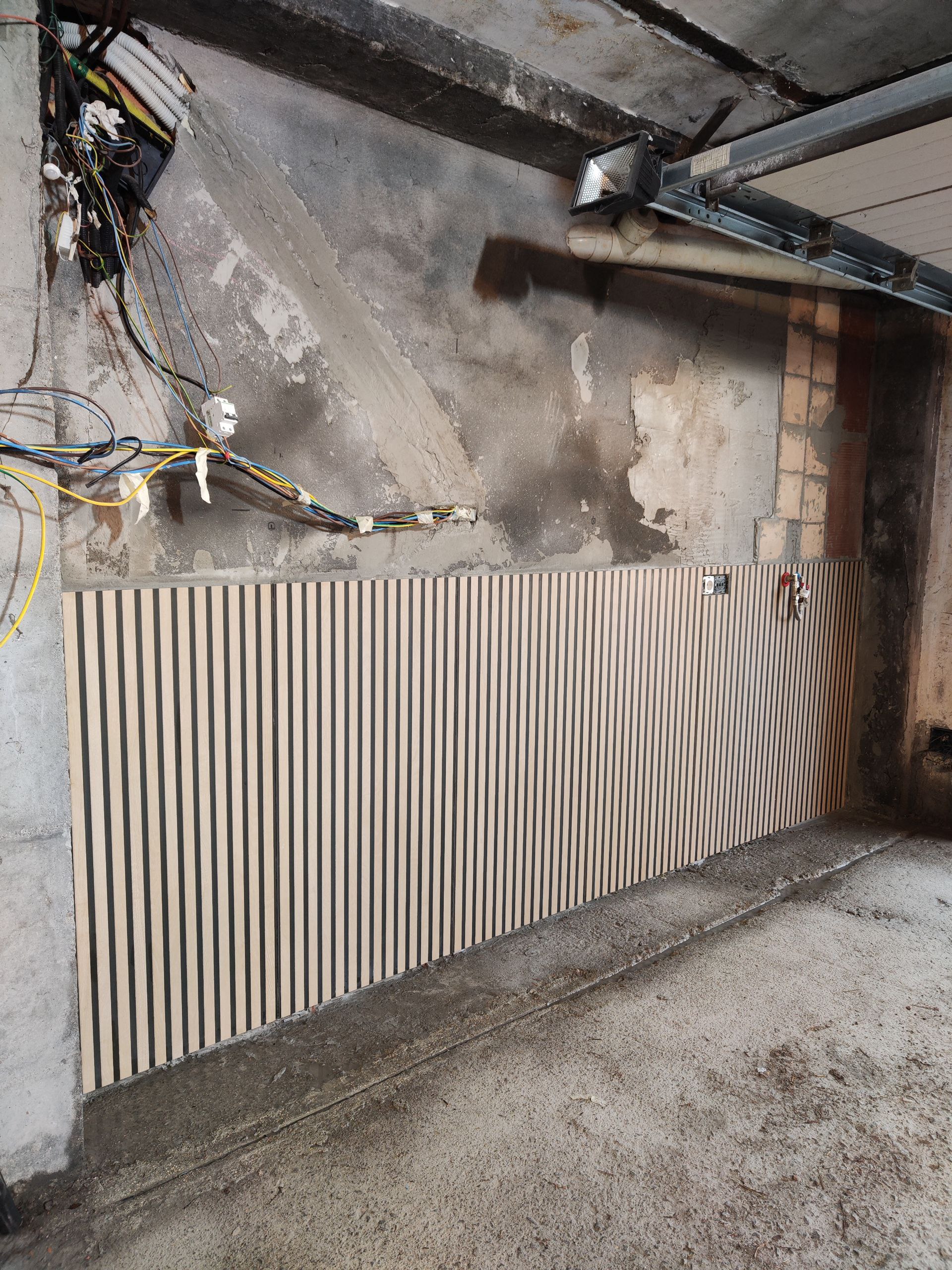

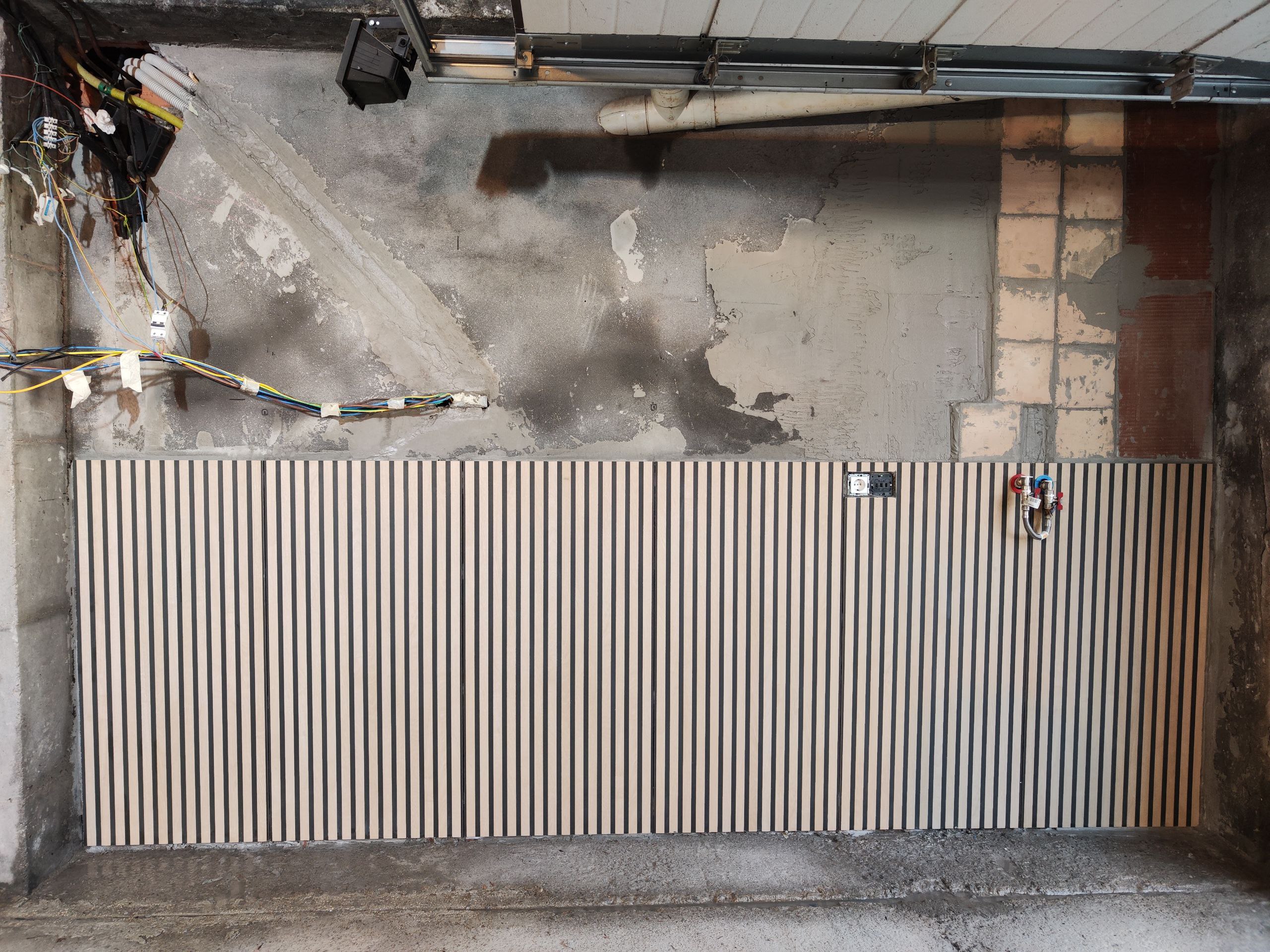

Bueno, lo cierto es que me hubiera gustado mostrar este proyecto de renovación ya terminado y además me falta muy poco pero para llevarlo a cabo tuve que solucionar otros problemas antes como el de cambiar la fontanería de la vivienda situada en la planta superior para evitar problemas en caso de averías y por necesidad de renovación y también necesariamente cambiar los tubos de evacuación para poder situar esas cerámicas que vemos de imitación madera sin tener que cortarlo de forma irregular y así también renuevo el sistema de tubos algo que venía de la mano con la fontanería.

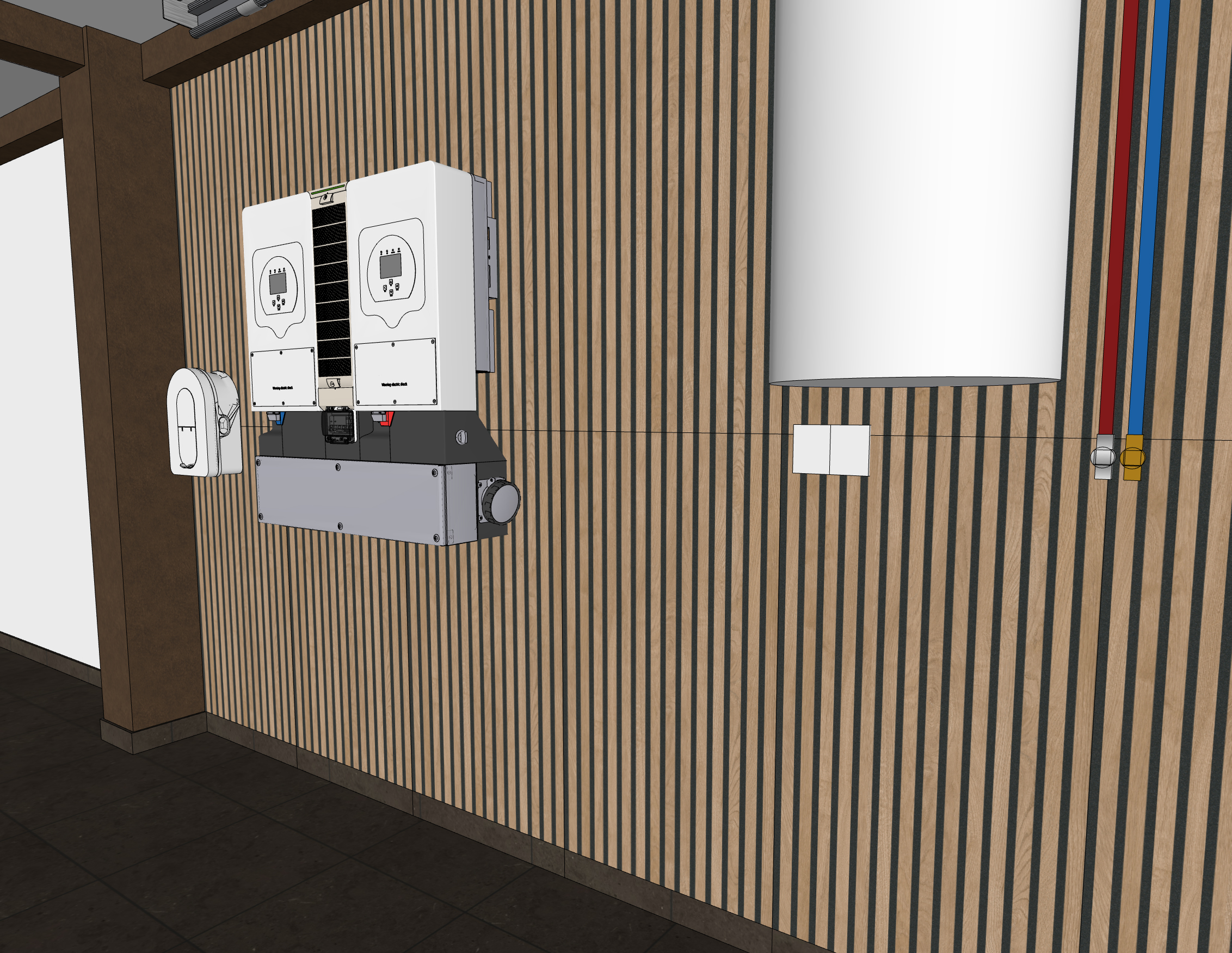

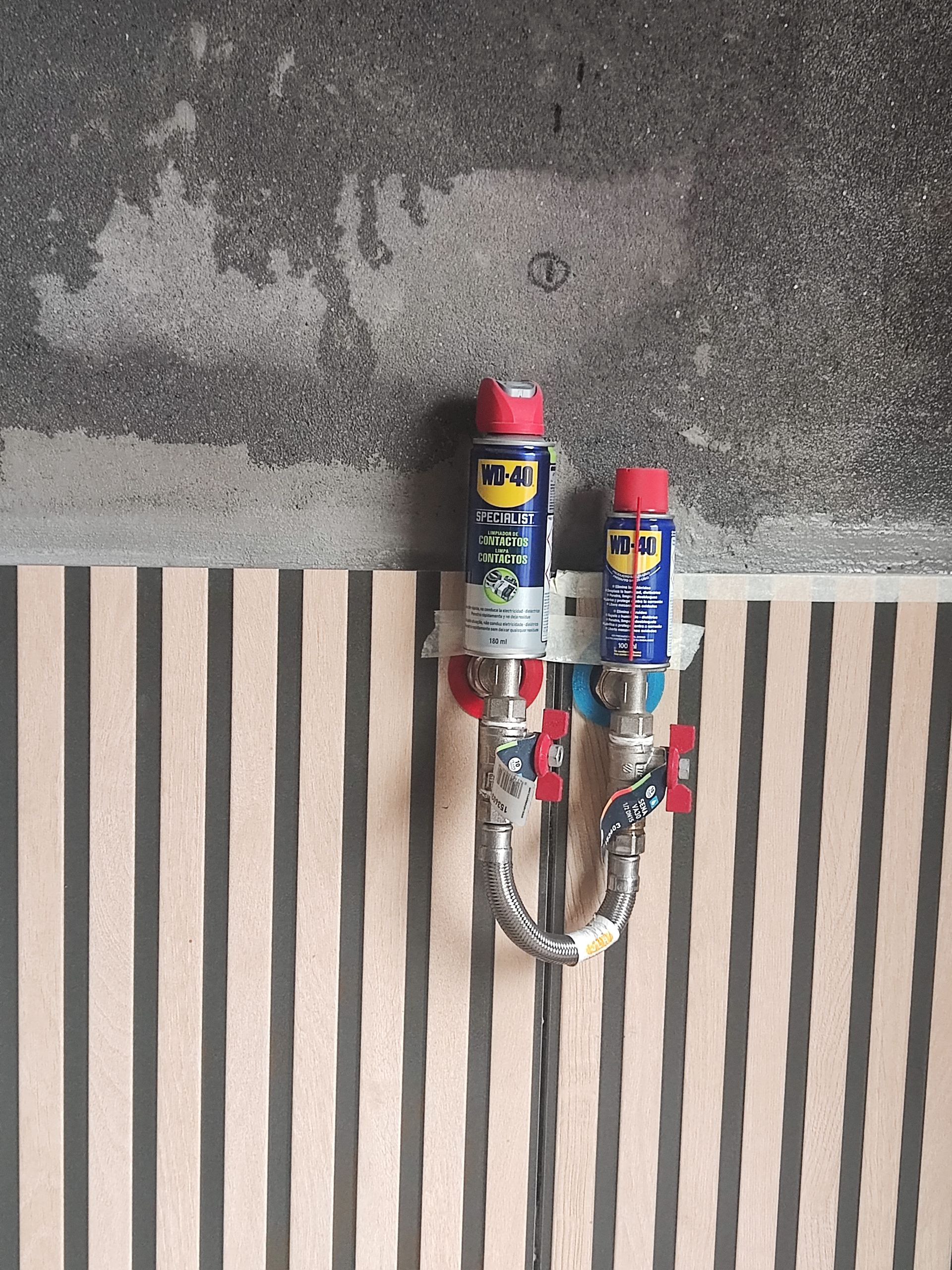

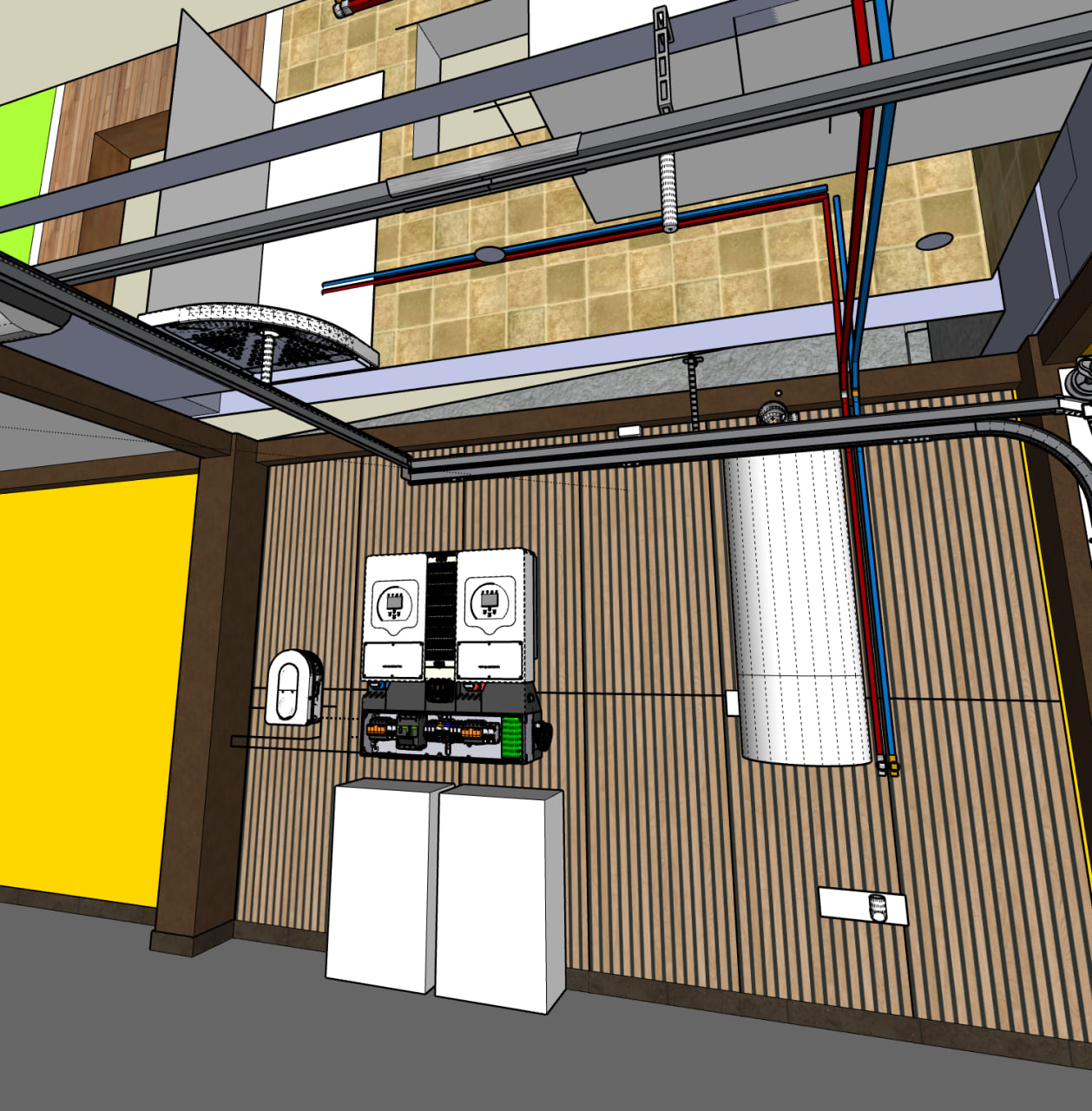

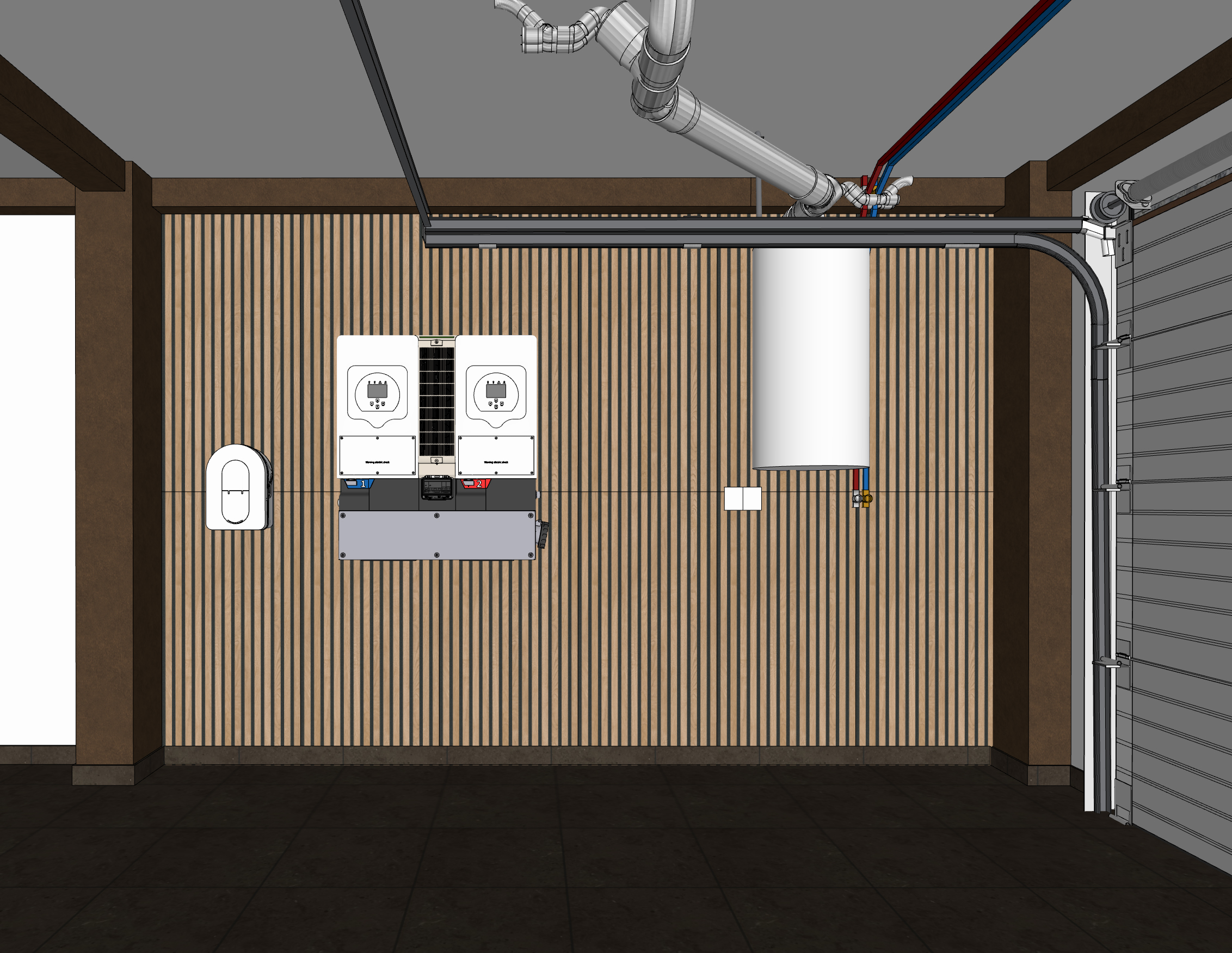

De hecho la colocación del termo eléctrico al lado de inversor, dejando los márgenes de seguridad normativos, se hace conveniente según la nueva instalación de fontanería y por eso se añade una toma de agua fría y caliente de la forma mas limpia posible.

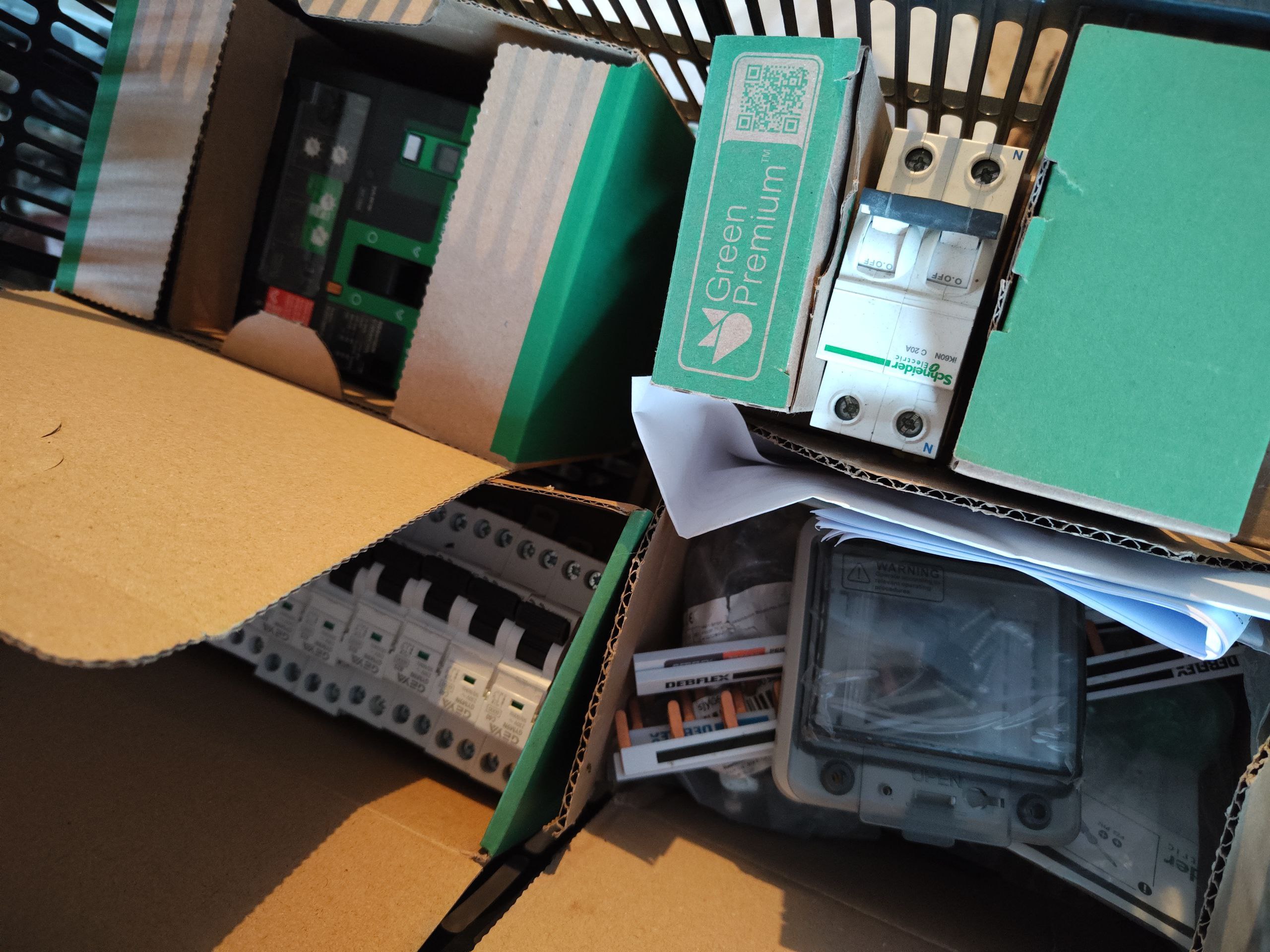

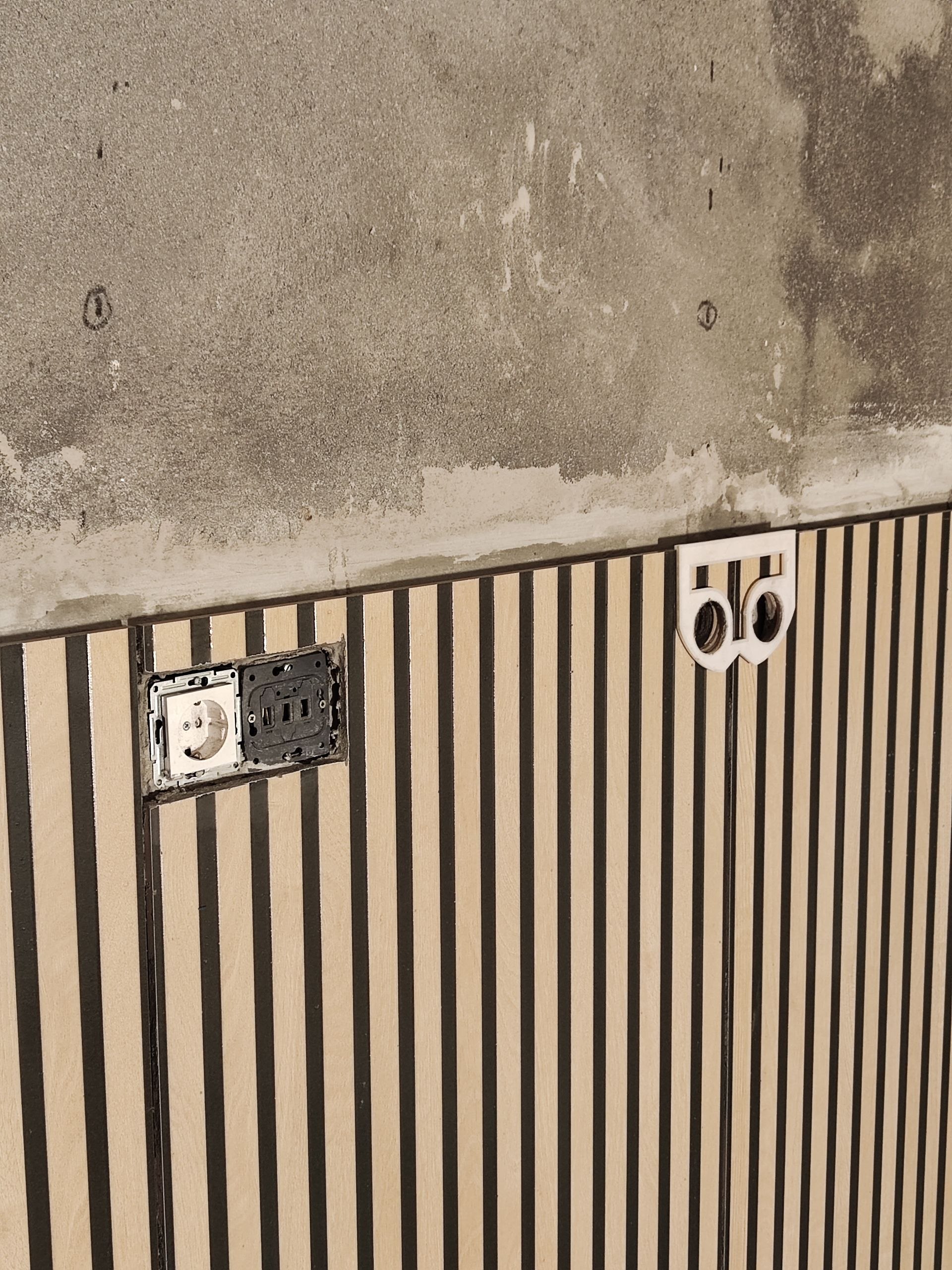

Respecto a la instalación también contempla cargador de vehículo eléctrico y se preinstala en la pared un tubo para su conexión en el futuro. Si tengo ya todos los accesorios contemplados en el diagrama eléctrico de esta instalación, desde magnetotérmicos, diferenciales, MTS, protecciones, etc... esperando a ser montados para tener una instalación de cuadro de distribución con capacidad de manejar hasta 63A.

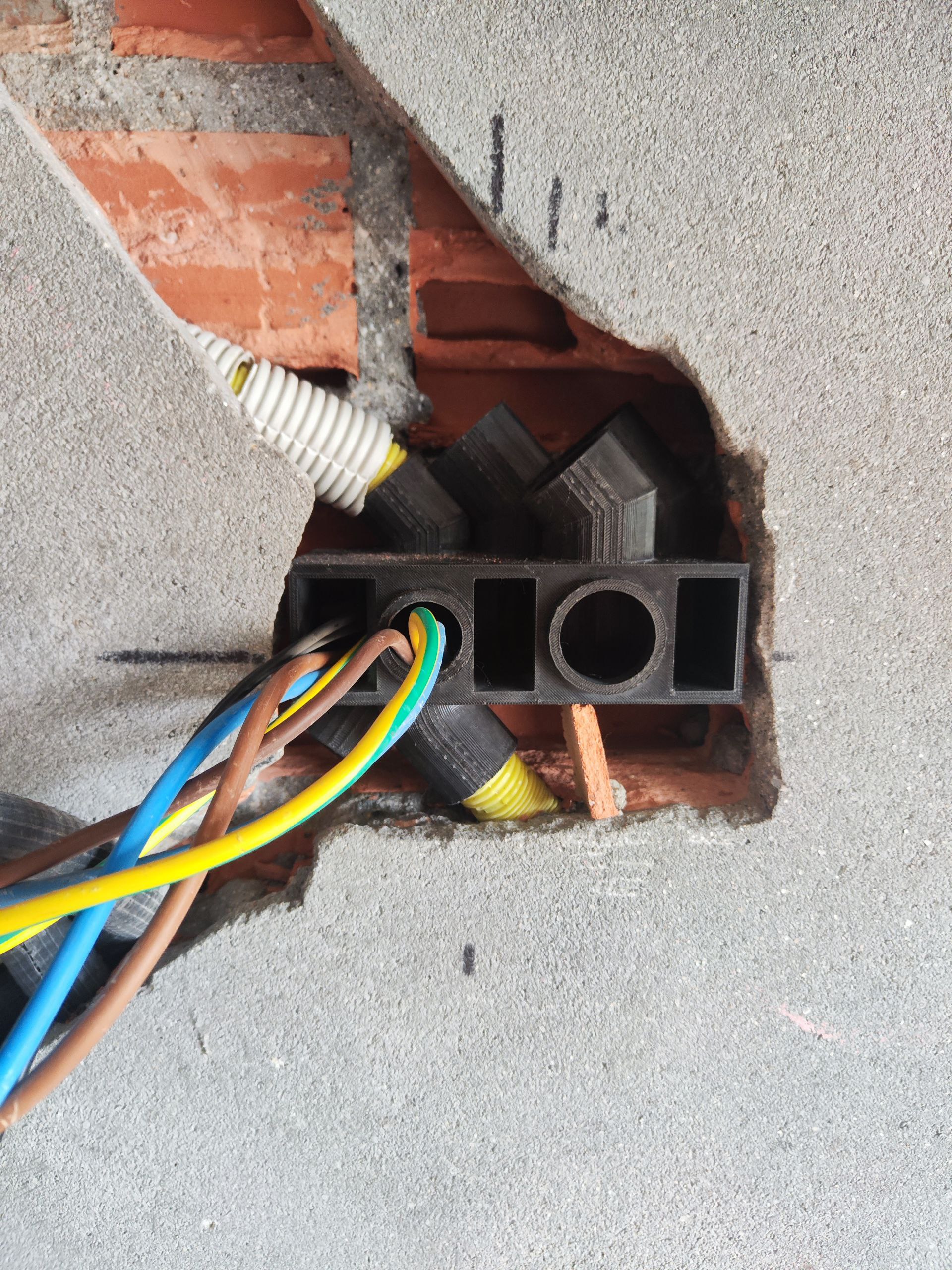

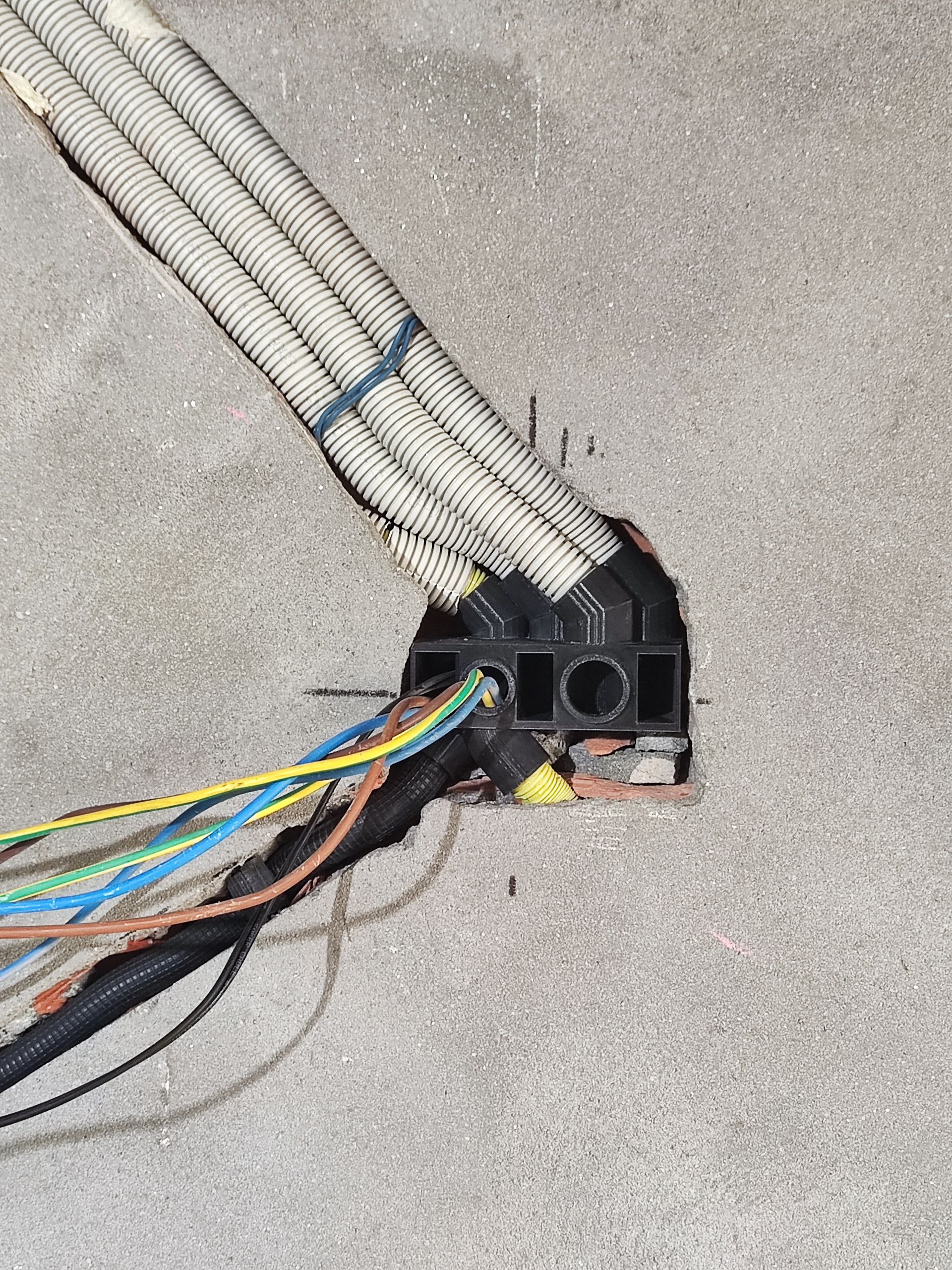

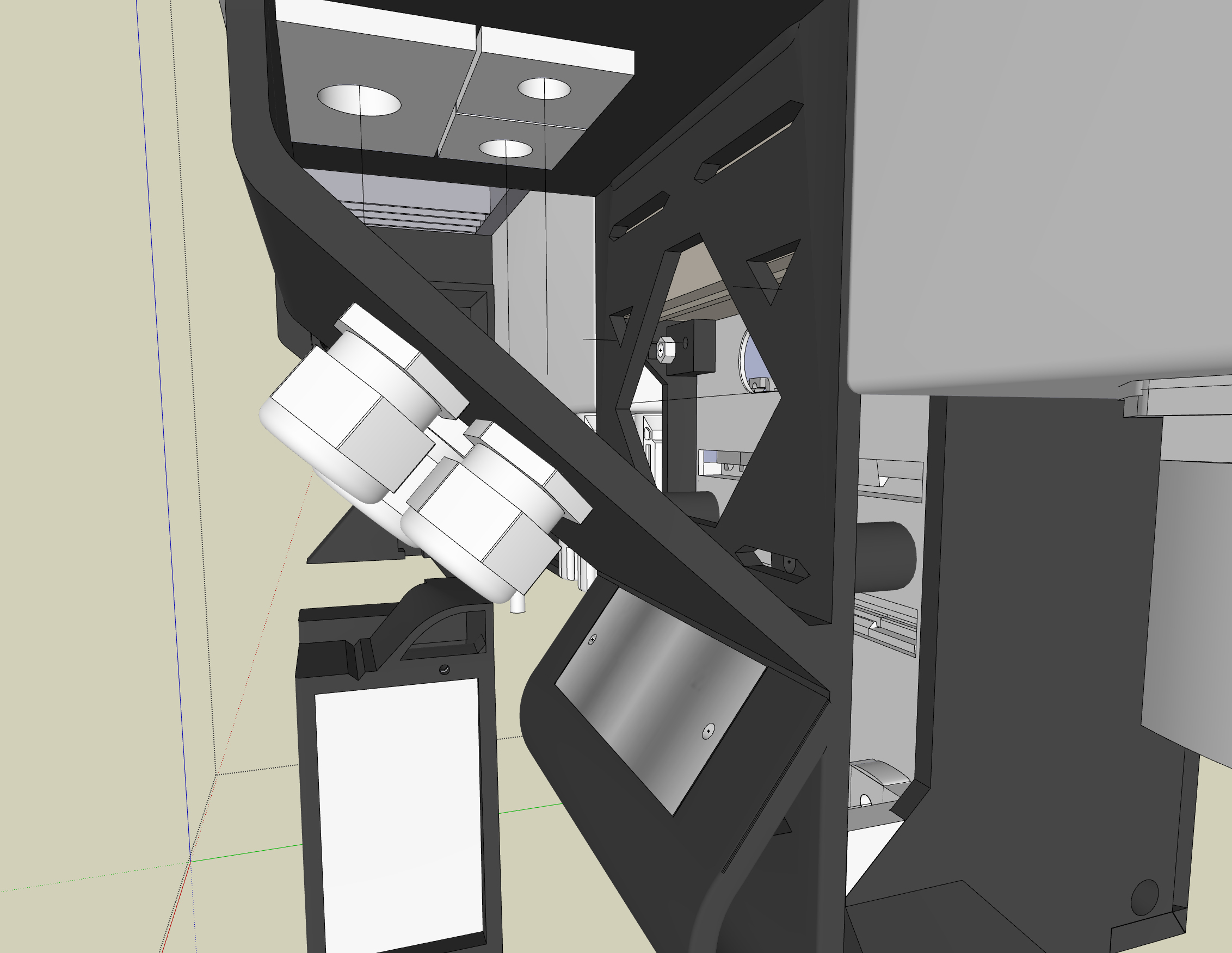

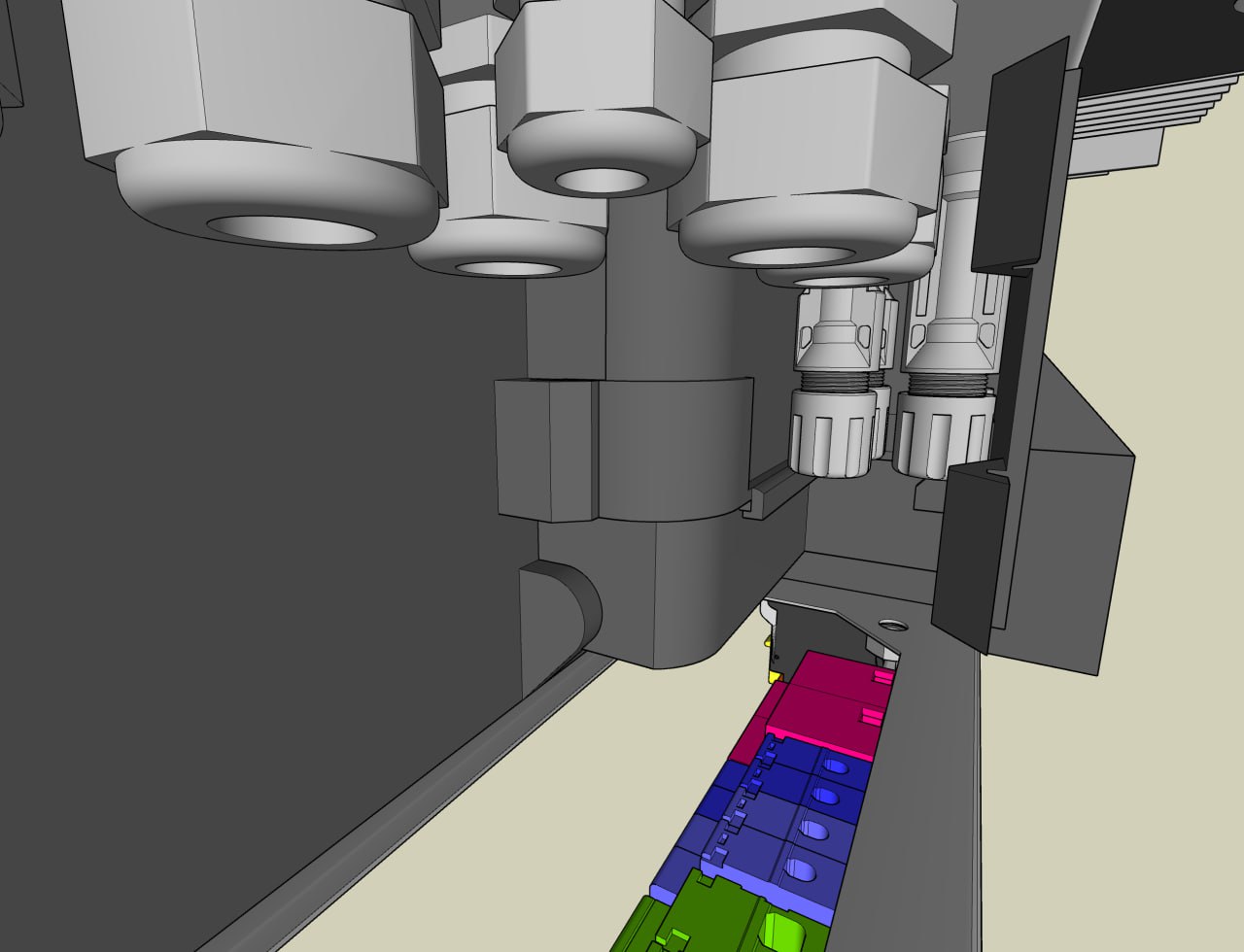

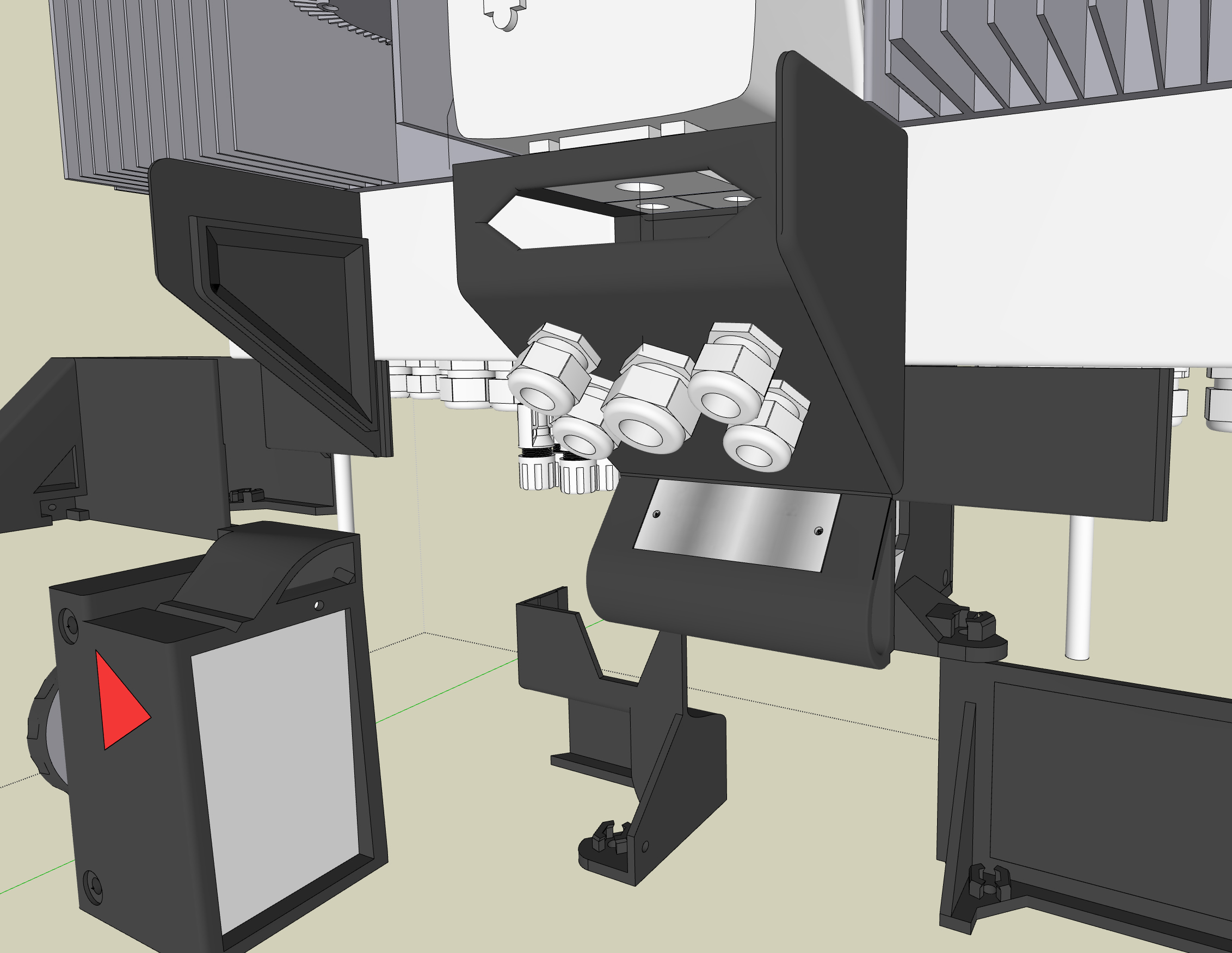

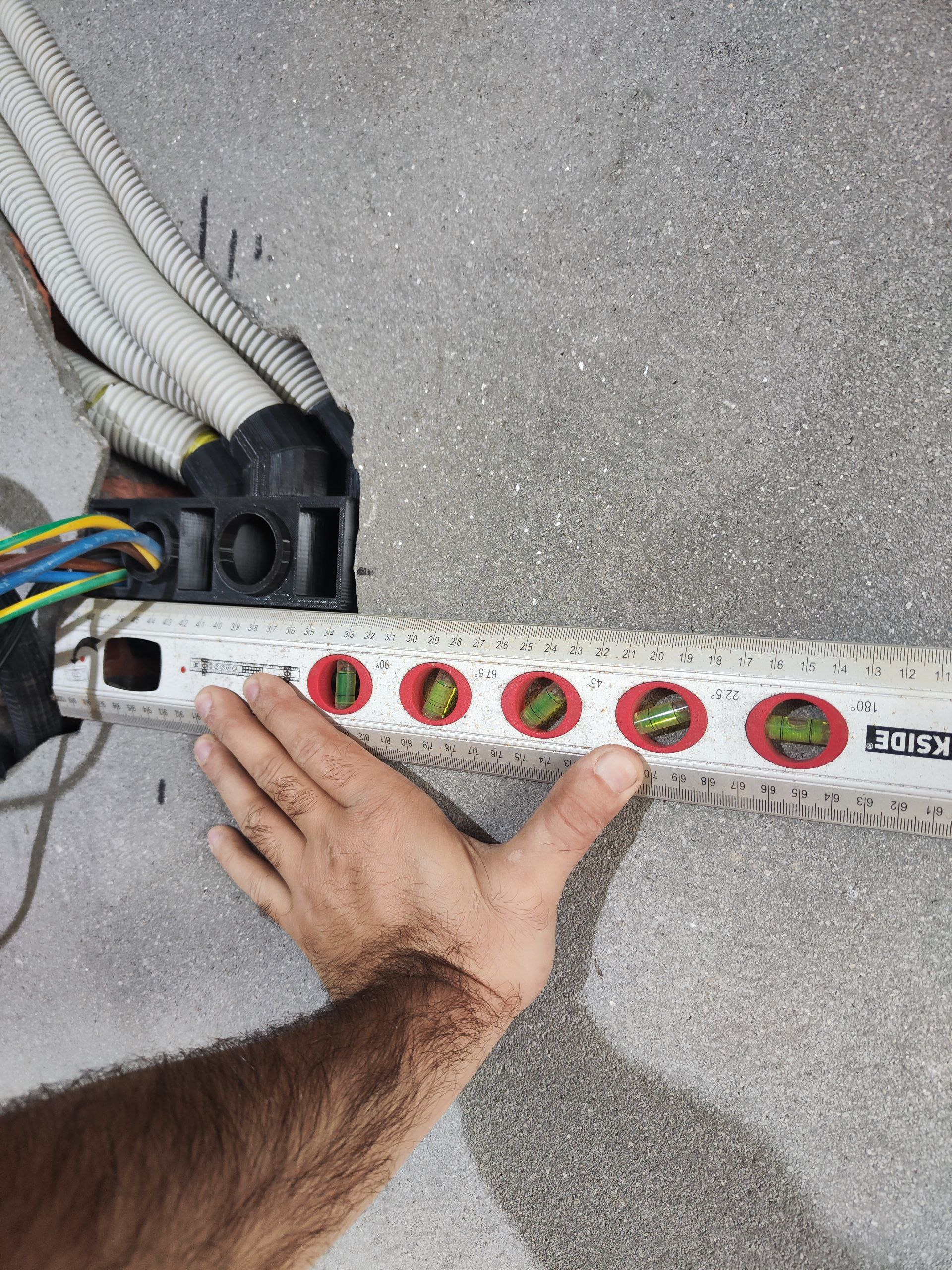

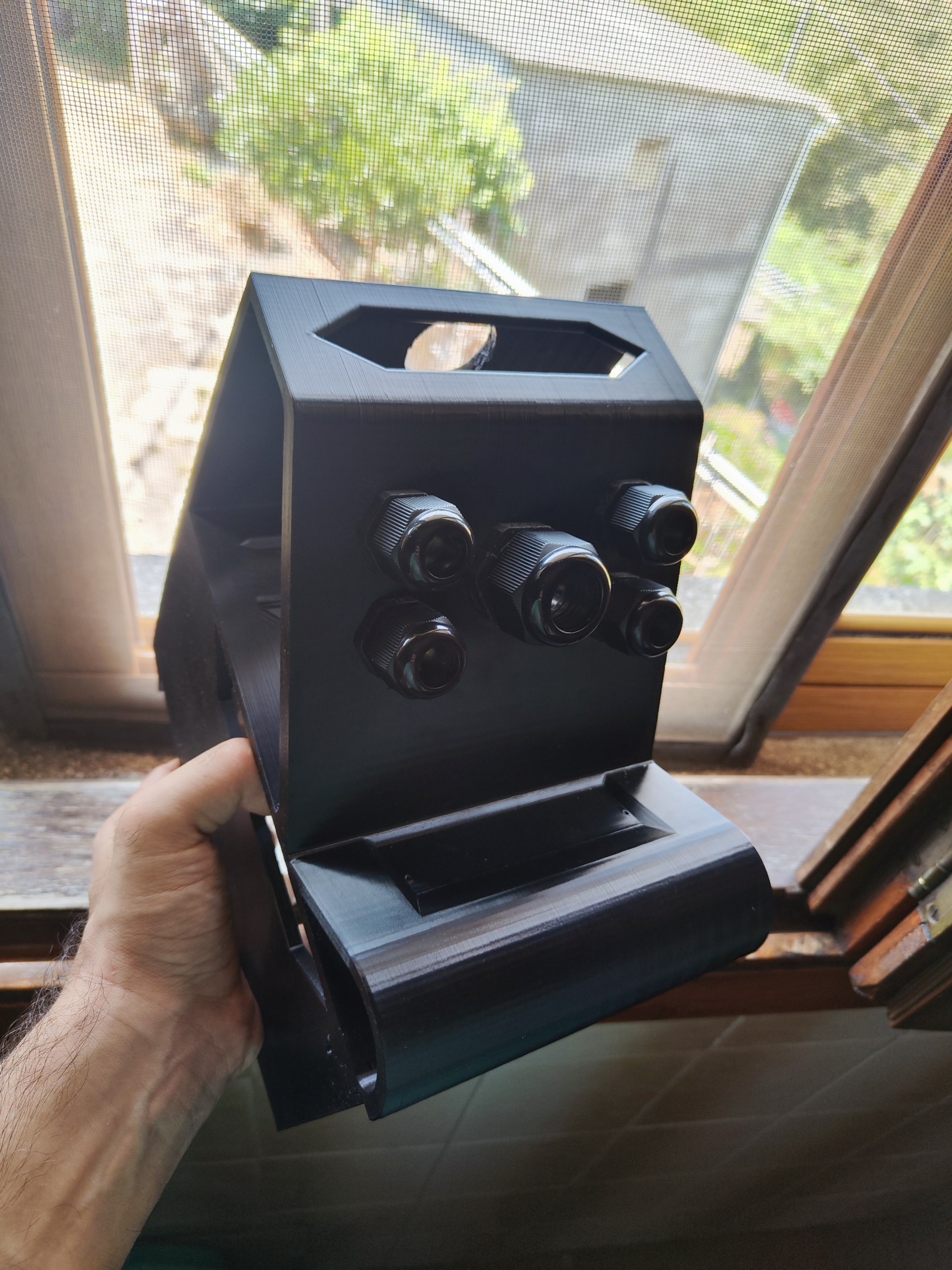

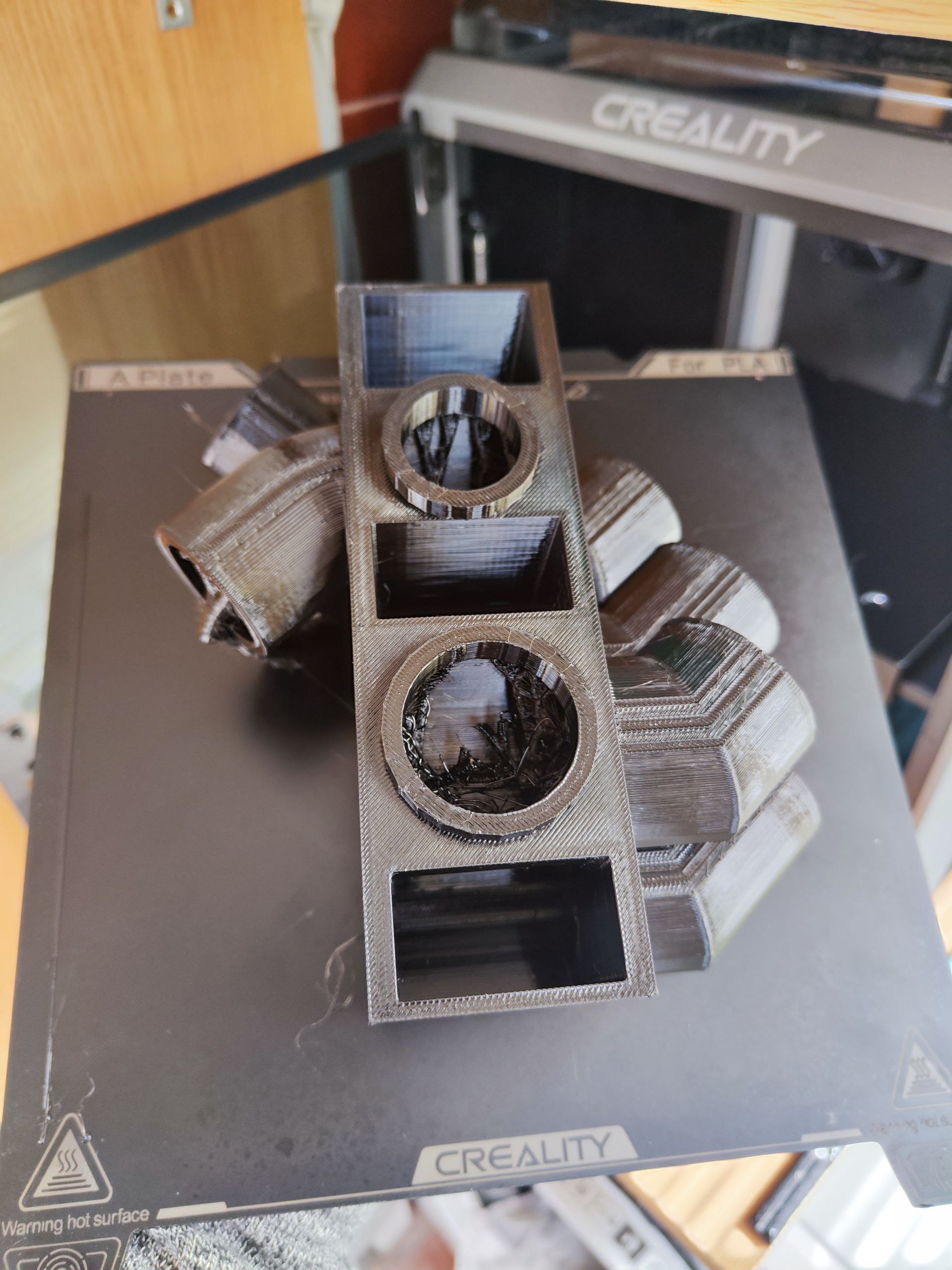

Entre otras cosas también he creado una pieza a medida para conducir los distintos cableados de la instalación, especialmente los de los paneles solares.

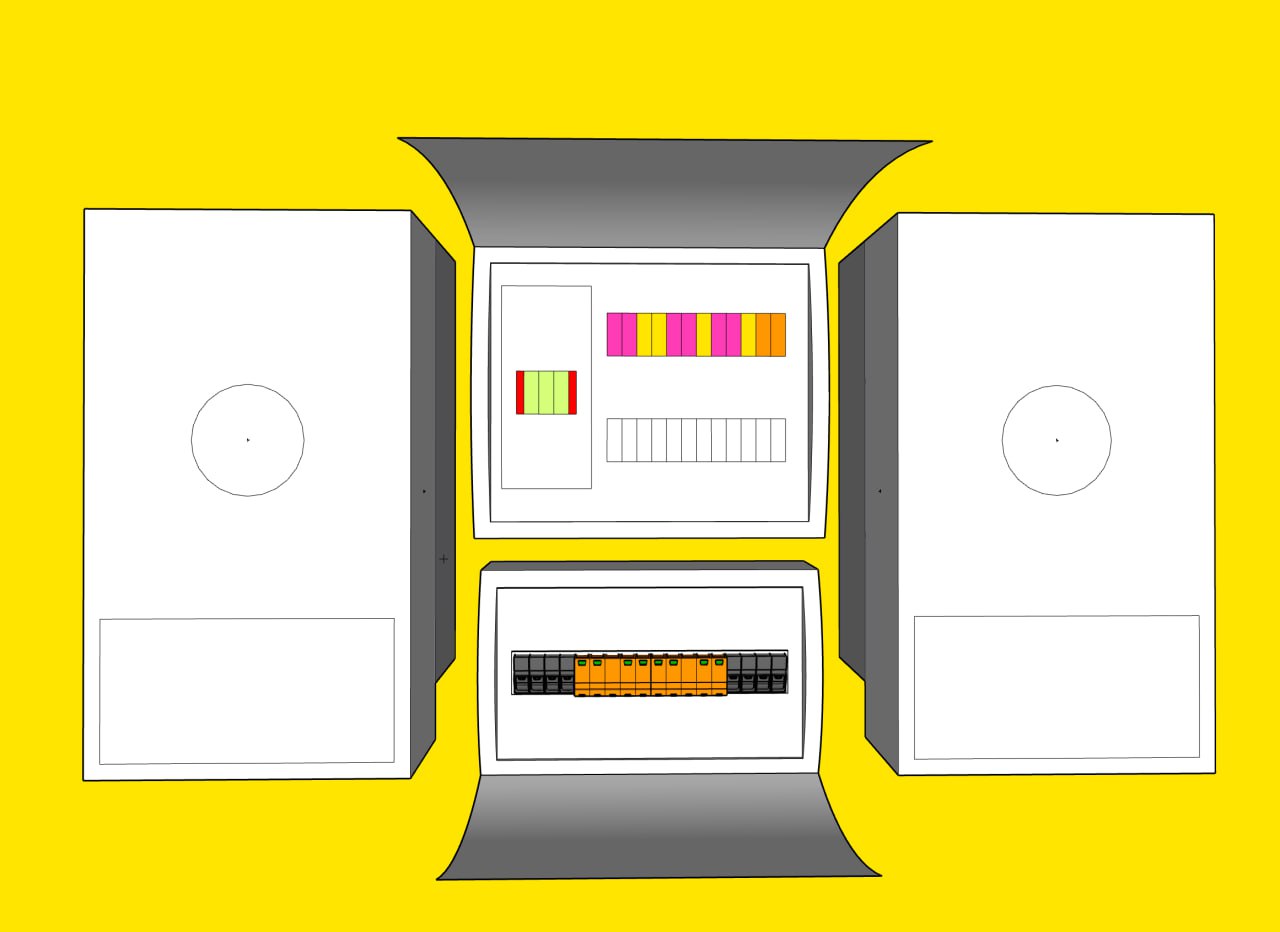

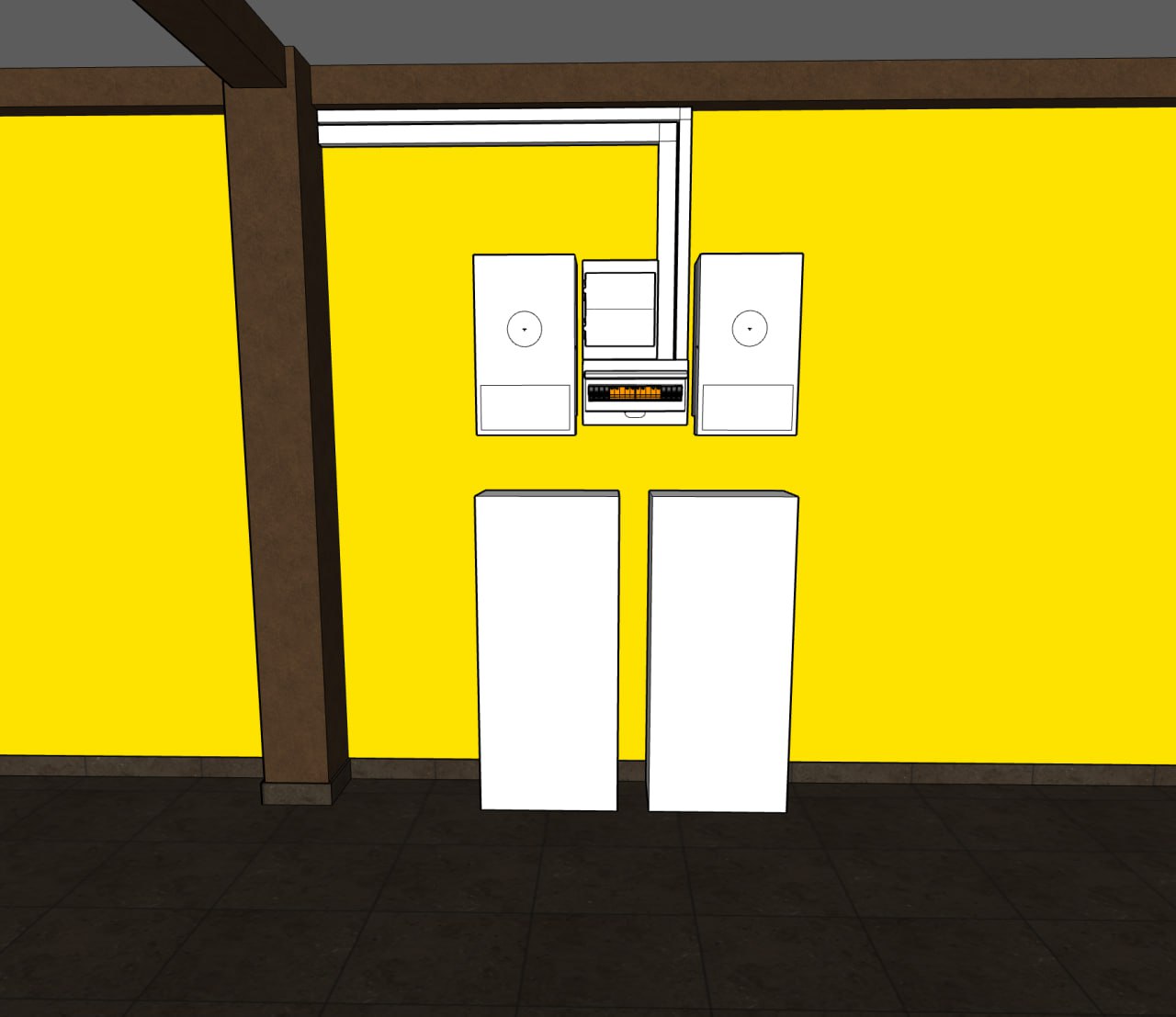

Decir que otras ideas fueron contempladas y descartadas como se ve en alguna foto.

También tuve un problema insalvable con mi disco de almacenamiento que provocó que perdiese el proyecto sin poder rescatarlo por lo que tuve que empezar el diseño de nuevo así que aprovechando traté de mejorar lo que había hecho inicialmente:

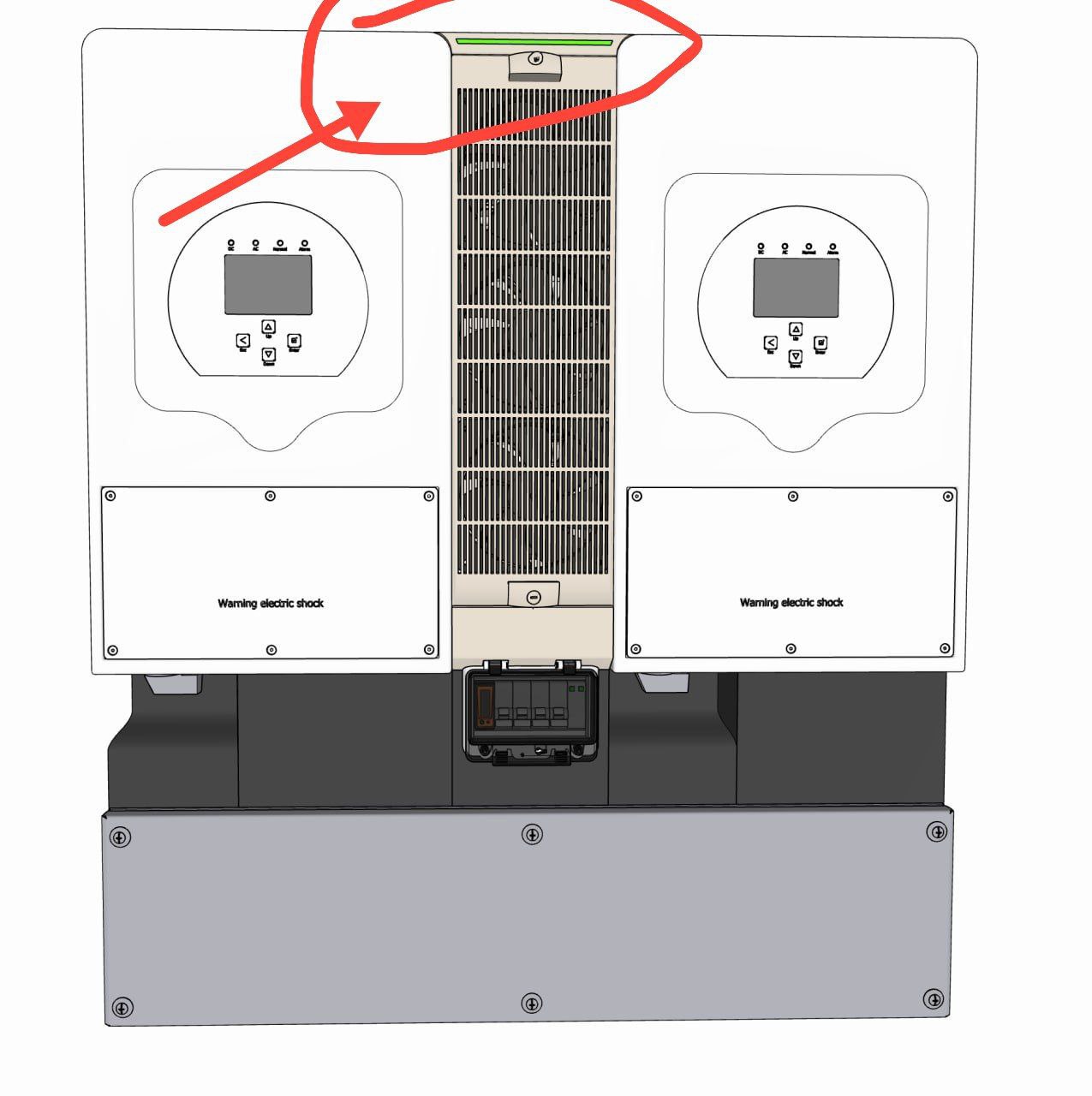

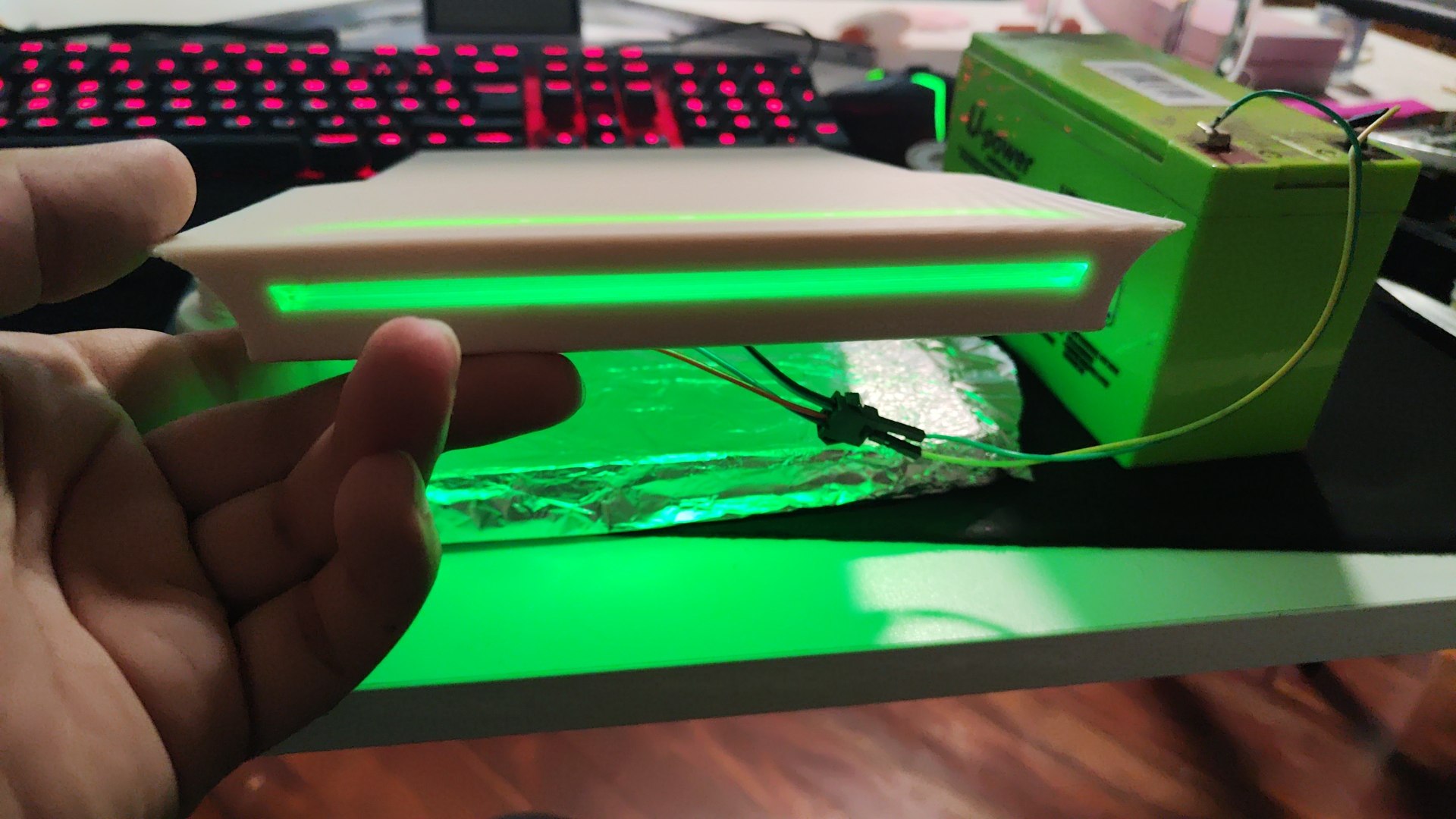

Por ejemplo mejorando las uniones de las piezas y definiéndolas mucho mas, añadí por ejemplo el cajoncito auxiliar blanco que podría guardar la "llave" que abre la rejilla frontal, perforaciones laterales de 22mm de diámetro para elementos adicionales como botones auxiliares o luces piloto, etc... También añadí una luz led en la parte superior para indicar un estado general o con ideas de domotización a posteriori.

¡Bueno espero que os haya gustado mucho este proyecto!
